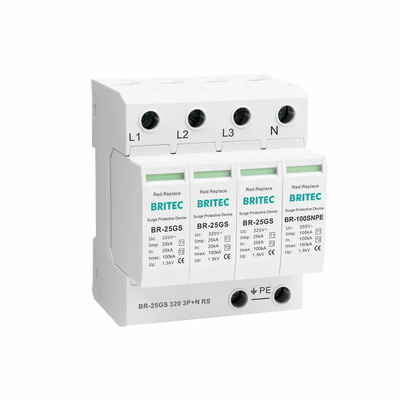

TUV BR-25GS 3P+N Tip 1+2 TT ve TNS için 25kA Aşınma Tutsağı T1 Güç Aşınma Koruyucu Cihazı
25kA Tek Fazlı 3+1 Tip I Sınıf I Yıldırım Koruyucu Aygıt
Ürün Özellikleri
- Çubuk sayısı: 3P + N
- Yukarı: 1.5kV
- Imax: 100 kA
- Uc: 320 V
- Güç dağıtım sistemi: TT sistemindeki SPD
- Uzak sinyalizasyon isteğe bağlı
- EN/IEC 61643-11 standartlarına uygun BR-25GS 3P+N
- Hem T1 hem de T2 test sınıflarına göre test edilmiş ve belirtilmiştir.
Devam koruma alanında araştırma ve geliştirme ve üretim konusunda 25 yıllık deneyime sahibiz ve 5 yıllık garanti veriyoruz.
Teknik özellikler
| Spesifikasyon |
BR-25GS 150 3P+N |
BR-25GS 275 3P+N |
BR-25GS 320 3P+N |
| SPD sınıflandırması (EN61643-11) |
Tip 1 + Tip 2 |
Tip 1 + Tip 2 |
Tip 1 + Tip 2 |
| SPD sınıflandırması (IEC61643-11) |
I sınıf + II sınıf |
I sınıf + II sınıf |
I sınıf + II sınıf |
| Nominel AC çalışma voltajı (Un) |
120V/240V ((50/60Hz) |
230V/400V ((50/60Hz) |
240V/415V ((50/60Hz) |
| Maksimum sürekli AC çalışma voltajı (Uc L-N/N-PE) |
150V/255V ((50/60Hz) |
275V/255V ((50/60Hz) |
320V/255V ((50/60Hz) |
| Yıldırım impuls akımı (10/350μs) (Iimp L-N/N-PE) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Adli boşaltma akımı (8/20μs) (L-N/N-PE'de) |
25kA/100kA |
25kA/100kA |
25kA/100kA |
| Maks. boşaltma akımı (8/20μs) (Imax L-N/N-PE) |
100kA/150kA |
100kA/150kA |
100kA/150kA |
| Voltaj koruma seviyesi (L-N/N-PE'ye kadar) |
≤1,5kV/≤1,5kV |
≤1,5kV/≤1,5kV |
≤1,5kV/≤1,5kV |
| Max. yedek sigorta |
200A gG |
200A gG |
200A gG |
| Yanıt süresi (tA) |
≤100ns |
≤100ns |
≤100ns |
| Çalışma sıcaklık aralığı (Tu) |
-40°C-85°C |
-40°C-85°C |
-40°C-85°C |
| Sipariş kodu |
B17058 |
B17071 |
B17096 |
Son ekler: Kuru temas uzaktan sinyalleme sürümü için "RS" son ekle. Örnek: BR-25GS 275 3P+N RS
Temel Özellikler
- Tip: T1 + T2 Aşırı basınç koruyucu
- Yanıt süresi: ≤100ns
- Etiketlenmiş bağlantılar
- Kompozit türü: 3P+N
- Montaj: standart ray 35 mm
- Elektrikli alt voltajlı tesisatları elektrik artışlarından korumak için tasarlanmıştır
- IEC61643-11 uyarınca
- Termal bağlantıyı kesme aygıtı
- vida uç bağlantısı
Başvurular
Doğrudan yıldırım çarpmalarına karşı elektrikli tesisatları korur ve toprak iletkeninden ağ iletkenlerine yayılan yıldırımdan gelen geri akımı boşaltır.Aygıt, O Bölgesi ile 1 Bölgesi arasında kullanılmak üzere tasarlanmıştır (IEC 62305-4 Yıldırım Koruma Bölgesi tanımına göre)Üç fazlı güç sistemini korumak için kullanılabilir.
Kurulum Rehberleri
- Serbestleme akımı yolunu belirle.
- Cihazın terminalinde ek bir voltaj düşüşü üreten telleri işaretleyin
- Gereksiz indüksiyon döngülerinden kaçınmak için her cihazın PE iletkenini işaretleyin.
- Aygıt ve SPD arasında eşit potansiyel bir bağlantı kurulur.

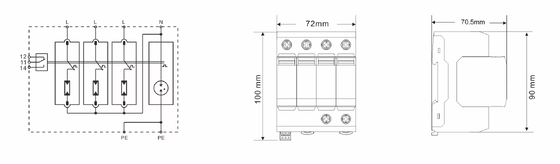

- Kurulum sırasında, L faz hattı, N nötr hattı ve PE zemin hattı olan kurulum şemasına göre cihazı bağlayın.
Üretim kapasitesi
Britec, gelişmiş test ekipmanlarına ve ürün hatlarına, mükemmel yönetime, profesyonel teknik personele ve iyi eğitimli işçilere sahiptir.Bu yüzden ürünlerimizin teknik seviyesi önde gelen seviyelere ulaşabiliyor.Müşterilere OEM / ODM'de de yardımcı olabiliriz.
Şirket Bilgisi
Wenzhou Britec Electric Co., Ltd. 2003 yılında kuruldu. BRITEC ve TYCOTIU kardeş şirketlerdir.Britec, güç koruması için artış koruma cihazları tasarlayan ve üreten profesyonel bir artış koruma cihazı (SPD) üreticisidir., veri koruma, PV koruma vb.
Britec'in 100kA 10/350 şimşek impuls jeneratörü, 25kA 10/350 impuls jeneratörü, 120kA 8/20 jeneratörü, 1.2/50 20kV kombinasyon jeneratörü ile kendi laboratuvarı var.TOV test istasyonu ve diğer test ekipmanları.
Şirket ISO9001, ISO45001, ISO14001 yönetim sistemini taşımaktadır. Çeşitli ürünler TUV, CB CE, RoHS sertifikalıdır.Britec, Avrupalı müşterilerle uzun süredir iş ilişkileri kuruyor ve çok uluslu şirketlerle çalışma konusunda iyi bir deneyime sahip..
Küresel Varlık
Britec'in güçlü bir satış ekibimiz var, artış koruma cihazlarımız dünyanın birçok ülkesine satılıyor. Avrupa ve Asya ana pazarlarımızdır.Küresel müşterilerle işbirliği yapmak ve pazarınızda başarılı olmanıza yardımcı olmak istiyoruz..
Sertifikalar
Britec, CE, RoHS, TUV, SEMKO, CB sertifikalarına sahip SPD ürünlerinin tam yelpazesini sunar.
Ürün Uygulamaları
Britec, temel olarak düşük voltajlı yıldırım koruma alanındaki gereksinimleri kapsayan geniş bir ürün yelpazesi geliştirmiştir.Tüm bu ürünler elektronik sistemde yaygın olarak uygulanmıştır., bilgisayar ağı ve güvenlik sistemi, enerji endüstrisi, petrol kimyasal endüstrisi ve ulusal savunma endüstrisi için koruma.
Sıkça Sorulan Sorular
Peki ya senin deneyimin?
Kendi fabrikamız ve ev içi test laboratuvarımız var, Ar-Ge departmanımızın 25 yıldan fazla deneyimi var.
Senin avantajın ne?
Hızlı teslimat: 2-3 hafta. Büyük ölçekli üretim sürüşü maliyet düşüş: yılda 300.000 parça. Kalite tanınır: uluslararası şirketle işbirliği.
Özel tasarımlı paket kabul edilebilir mi?
İç kutusu ve dış karton uluslararası standartlara göre yapılır. Müşterinin ihtiyacına göre ambalaj yapabiliriz.
Bizim için OEM yapabilir misin?
Tabii ki, OEM ve ODM siparişlerini kabul ediyoruz, lütfen marka için yetki mektubu ile temin edin.
Garantiye ne dersin?
5 yıl.
Önce 1 adet numune alabilir miyim?
Tabii ki, özellikle yeni müşteriler için belirli koşullar altında örnek siparişleri destekleyin.
Örnek almak ne kadar sürer?
3-5 gün.
Şirketiniz kalite kontrolü konusunda nasıl?
Kalite önceliğimizdir. Biz her zaman başından sonuna kadar kalite kontrolüne büyük önem veriyoruz. IQC bileşenleri denetliyor,Patrol denetimi üretim sırasında yapılır ve tüm mallar fabrikadan çıkmadan önce %100 test edilir..
