Ürün özellikleri:
| Spesifikasyon |
|
BR-50GR 150 3+1 |
BR-50GR 275 3+1 |
BR-50GR 350 3+1 |
| EN61643-11 uyarınca SPD sınıflandırması |
|
Tip 1 + Tip 2 |
Tip 1 + Tip 2 |
Tip 1 + Tip 2 |
| IEC61643-11 uyarınca SPD sınıflandırması |
|
I sınıf + II sınıf |
I sınıf + II sınıf |
I sınıf + II sınıf |
| Nominel çalışma voltajı |
Bir |
120V/240V ((50/60Hz) |
230V/400V ((50/60Hz) |
250V/440V ((50/60Hz) |
| Maks. sürekli AC çalışma voltajı |
Uc (L-N/N-PE) |
150V/255V ((50/60Hz) |
275V/255V ((50/60Hz) |
350V/255V ((50/60Hz) |
| Yıldırım dürtüsü akımı (10/350μs) |
Iimp (L-N/N-PE) |
50kA/100kA |
50kA/100kA |
50kA/100kA |
| Adli boşaltma akımı (8/20μs) |
(L-N/N-PE) |
50kA/100kA |
50kA/100kA |
50kA/100kA |
| Maks. boşaltma akımı (8/20μs) |
Imax (L-N/N-PE) |
160kA/200kA |
160kA/200kA |
160kA/200kA |
| Elektrik yükü miktarı (L-N, N-PE) |
Q |
25A, 50A |
25A, 50A |
25A, 50A |
| Özel enerji (L-N, N-PE) |
W/R |
625kJ/Ω, 2500kJ/Ω |
625kJ/Ω, 2500kJ/Ω |
625kJ/Ω, 2500kJ/Ω |
| Voltaj koruma seviyesi |
Yukarı (L-N/N-PE) |
≤2,0kV/≤1,5kV |
≤2,0kV/≤1,5kV |
≤2,0kV/≤1,5kV |
| Kısa devreye uygun AC dereceli akım |
Isccr (L-N/N-PE) |
25kA rms/100A rms |
25kA rms/100A rms |
25kA rms/100A rms |
| Max. yedek sigorta |
|
350A gG |
350A gG |
350A gG |
| Geçici aşırı gerilim TOV direnci |
UT (L-N) |
230V/120min. |
440V/120min. |
580V/120min. |
| Geçici aşırı gerilim TOV direnci |
UT (N-PE) |
1200V/200ms |
1200V/200ms |
1200V/200ms |
| Yanıt süresi |
- Evet. |
≤100ns |
≤100ns |
≤100ns |
| Çalışma sıcaklık aralığı |
Sen |
-40°C-80°C |
-40°C-80°C |
-40°C-80°C |
| Çalışma durumu/hatası göstergesi |
|
yeşil/kırmızı |
yeşil/kırmızı |
yeşil/kırmızı |
| Kesim alanı (Min.) |
|
4mm2 |
4mm2 |
4mm2 |
| Kesim alanı (Max.) |
|
35mm2 |
35mm2 |
35mm2 |
| Üzerine montaj için |
|
35mm Din rayı |
| Kaplama malzemesi |
|
Termoplastik UL94-V0 |
| Koruma derecesi |
|
IP20 |
IP20 |
IP20 |
| Sipariş kodu |
|
B17166 |
B18167 |
B17192 |
| Sipariş kodu (uzaktan sinyalizasyon ile) |
|
B17167 |
B18168 |
B17193 |
Özellikleri:
Dayanıklı, birden fazla darbeye dayanır.
Mekanik durum göstergesi.
Koruma sınıfı: Tip 1 + 2, Sınıf I + Sınıf II.

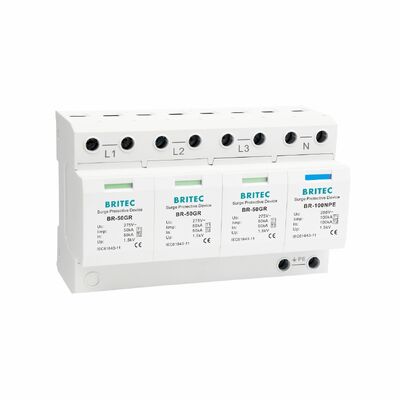

BR-50GR 3P+N TT ve TN-S sistemi için uygundur.
Uygulama:
● TT ve TN-S sistemi için uygundur.
● I ila IV Sınıflardaki dış yıldırım koruması olan endüstriyel sistemlerde ve binalarda kullanılır.
● Düşük voltajlı dağıtım sistemlerinin üst güç kaynağı hattına veya dış yıldırım koruma sistemine doğrudan yıldırım çarpmasına karşı korunması için.
● Standart dağıtıcı evinde kullanılabilir.
● Güç sistemindeki tüm elektrik ekipmanlarını şimşek aşırı geriliminden, operasyon aşırı geriliminden korumak için kullanılır.Güç frekansı geçici aşırı gerilim çarpma hasarı elektrikli bir cihaz için.
Teknik parametreler:
| Kullanımı |
Düşük Voltaj |
| Ürün Yapısı |
Bağlanabilir |
| Kaynağı |
Wenzhou |
| Ağırlık |
1 kg |
| OEM/ODM |
Evet. |
| Koruma seviyesi |
Tip 1+2 |
| Tek kutup Ürün Genişliği |
36 mm |
| Çalışma sıcaklığı |
-40°C -80°C |
| Kaplama malzemesi |
Termolplastik UL94-V0 |
| Adlık Voltaj |
150V/275V/320V/440V |
Ana Ürünümüz
Birinci tip artış koruma cihazı.
Tip 2 artış koruma cihazı.
Tip 1 + Tip 2 artış koruma cihazı.
Tip 3 artış koruma cihazı.
DC (pv, güneş) artış koruma cihazı.
Ağ artış koruma aygıtı
LED Aydınlatma Fırtına Koruması
Britec Imp. & Exp. Wenzhou Co., Ltd. 2003 yılında kuruldu.Britec, güç koruması için dalgalanma koruma cihazları tasarlayan ve üreten profesyonel dalgalanma koruma cihazları (SPD) üreticisidir., veri koruma, PV koruma vb.
Britec'in kendi laboratuvarı var. Laboratuvarda 100kA 10/350μs şimşek impulsi jeneratörü, 25kA 10/350μs impulsi jeneratörü ve 120kA 8/20μs jeneratörü, 1.2/50μs 20kV kombinasyon jeneratörü var.TOV test istasyonu ve diğer test ekipmanları.
Şirket ISO9001, ISO45001, ISO14001 yönetim sistemini taşımaktadır. Çeşitli ürünler TUV, CB CE, RoHS, sertifikalıdır.
Britec, Avrupalı müşterilerle uzun süredir iş ilişkileri kuruyor ve çok uluslu şirketlerle çalışma konusunda iyi bir deneyime sahip.
