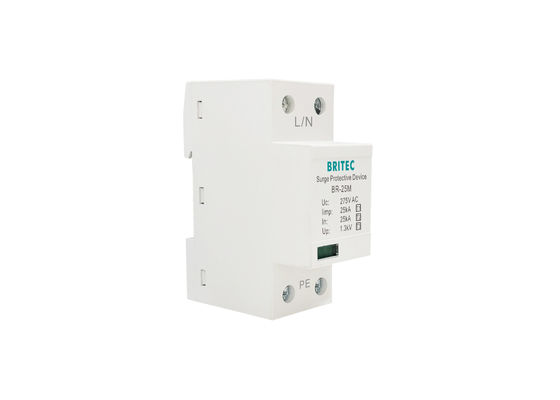

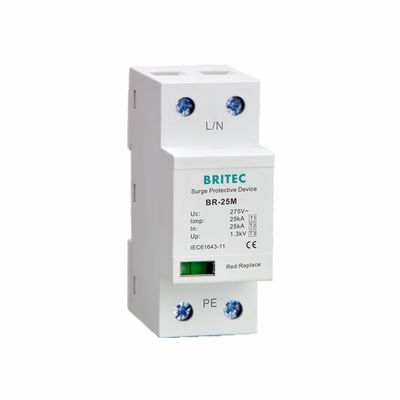

25kA Sınıf I+II+III Aşırı Gerilim Koruyucu Özellik:
• Parça adı: Sınıf I+II+III aşırı gerilim koruyucu
• Koruyucu cihazın içinde bir termal kesme elemanı bulunur, cihaz aşırı akım veya aşırı gerilim durumunda termal kesme elemanı aşırı gerilim koruma cihazından otomatik olarak ayrılır ve gösterge penceresi yeşilden kırmızıya döner.
•Model numarası: BR-25M 1P
• EN 61643-11 ve IEC 61643-1'e göre
• Maksimum sürekli çalışma gerilimi Uc: 150VAC/275VAC/320VAC
25kA Sınıf I+II+III Aşırı Gerilim Koruyucu Teknik Özellikleri:
| |
BR-25M 1P |
| EN61643-11'e göre 5M içinde SPD sınıflandırması |
Tip 1 + Tip 2 + Tip 3 |
| IEC61643-11'e göre 5M içinde SPD sınıflandırması |
Sınıf I + Sınıf II + Sınıf III |
| Maks. sürekli çalışma AC gerilimi Uc |
275V |
| Yıldırım darbe akımı (10/350us) Iimp |
25kA |
| Nominal deşarj akımı (8/20us) In |
25kA |
| Maksimum deşarj akımı (8/20us) Imax |
100kA |
| Kombine darbe Uoc |
20kV |
| Gerilim koruma seviyesi Up |
≤1.3kV |
| Tepki süresi tA |
≤25ns |
| Çalışma sıcaklık aralığı Tu |
-40℃—80℃ |
| Kesit alanı (Min.) |
4mm² |
| Kesit alanı (Maks.) |
35mm² |
| Montaj için |
35mm Din rayı |
| Muhafaza malzemesi |
Termoplastik UL94-V0 |
| Koruma derecesi |
IP20 |
Boyut:
25kA Sınıf I+II+III Aşırı Gerilim Koruyucu Uygulama:
• Esas olarak AC dağıtım sisteminin Sınıf I yıldırımdan korunması için kullanılır
• Gelen güç kaynağı panellerinde ve atmosferle daha fazla temas halinde olan alanlarda, genellikle harici bir yıldırımdan korunma sistemi ile donatılmış tesisatlarda ilk koruma adımı olarak uygundur.
• Elektrikli ve elektronik ekipmanları indüklenen gerilimlerden, çalışma geçici gerilimlerinden ve aşırı gerilimlerden korumak için kullanılır.
Tek Fazlı SPD Bağlantı Şeması: Elektrik sistemlerinde, aşırı gerilim koruma cihazları (SPD'ler) genellikle canlı iletkenler ve toprak arasına paralel olarak (paralel) konfigürasyonda kurulur.
SPD (Sistema de Protección contra Sobretensiones) aşırı gerilimlere karşı cihazları koruyan bir ekipmandır.
Bir SPD bir devrede geçici bir aşırı gerilim (gerilim yükselmesi veya güç dalgalanması olarak da bilinir) algıladığında, akımı devreden 'saptırarak' ve bağlı aşırı gerilim koruyucusundan geçirerek çalışır, tıpkı akım için bir baypas rotası gibi.
Şirket Bilgileri:
Britec, Doğu Çin Denizi kıyısında bulunan Yueqing şehrinde yer almaktadır. Aşırı gerilim koruma cihazlarının geliştirilmesi, üretimi, satışı ve servisi ile uğraşan profesyonel bir üreticidir. Yurtiçi gelişmiş üretim hatları ve sofistike test ekipmanları ile donatılmıştır.
Fabrika:
Nakliye:
Sertifika:
SSS:
S1: MOQ hakkında ne düşünüyorsunuz?
A1: İlk sipariş MOQ=100 adet.
S2: Nasıl numune alabilirim?
A2: Size bir numune göndereceğiz. Numune fiyatı ve ilgili tüm nakliye masrafları sizden tahsil edilecektir. Ekspres teslimat ücreti numunelerin miktarına bağlıdır.
S3: Deneyiminiz nasıl?
A3: Kendi fabrikamız ve şirket içi test laboratuvarımız var, Ar-Ge departmanımız 21 yıldan fazla deneyime sahip.
