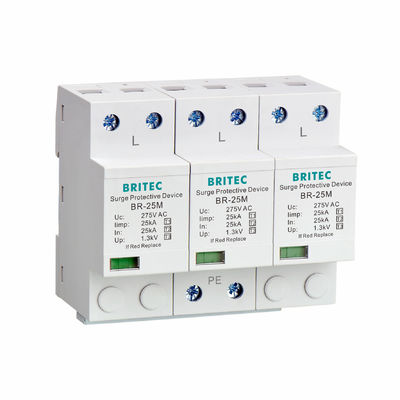

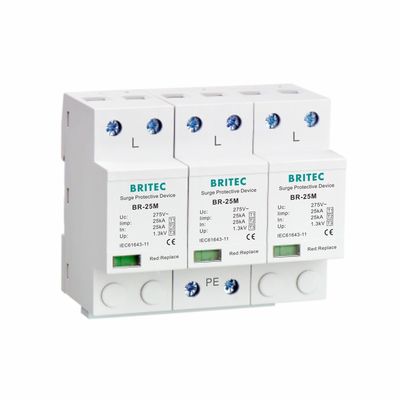

25KA Tip 1 Aşınma Koruyucusu Özellikleri:
• Tip 1 artış koruyucu
• Bu DIN raylı yüklü dalgalanma koruyucuları, herhangi bir standartlaştırılmış dağıtım paneli veya kontrol dolabına kolayca monte edilebilir.
• 10/350 dalga biçimi 25KA dalga durdurucusu
• Çalışma durumunu gösteren yeşil/kırmızı pencere rengi, yeşil = normal, kırmızı = anormal
25KA Tip 1 Aşınma Koruyucusu Teknoloji özelliği:
| |
BR-25M 3P |
| Çubuk sayısı |
3P |
| Güç kaynağı sistemi |
TN-C |
| 5M ile EN61643-11 uyarınca SPD sınıflandırması |
Tip 1 + Tip 2 + Tip 3 |
| 5M ile IEC61643-11 uyarınca SPD sınıflandırması |
Sınıf I + Sınıf II + Sınıf III |
| Maks. sürekli AC çalışma voltajı Uc |
150V/275V/320V |
| Voltaj koruma seviyesiYukarı. |
≤1.3kV |
| Yıldırım dürtüsü akımı (10/350us) Iimp |
25kA |
| Adli boşaltma akımı (8/20us) |
25kA |
| Maksimum boşaltma akımı (8/20us) Imax |
100kA |
| Durum belirtisi |
Mekanik bayrak |
| Yanıt süresi tA |
≤25ns |
| Çalışma sıcaklık aralığı Tu |
-40°C~80°C |
| Nitelikli nem |
Oda sıcaklığının % 30 ila % 90 olduğu şartıyla. |
| Kaplama malzemesi |
Termoplastik UL94-V0 |
| Koruma derecesi |
IP20 |
| Üzerine montaj için |
35mm Din rayı |
| Max. yedek sigorta |
315A gG |
| Kesim alanı (Min.) |
4 mm2 |
| Kesim alanı (Max.) |
35 mm2 |
| Not: |
Diğer maksimum sürekli çalışma voltajı Uc özelleştirilebilir |
Boyut:
25KA Tip 1 Aşınma KoruyucusuUygulama:
• Yıldırım aşırı voltajı ve geçici aşırı akımın güç kaynağı hattına girmesini ve güç kaynağı sisteminin ve elektrikli ekipmanların normal çalışmasını bozmasını engeller.
• Yüksek yıldırım riski olan alanlarda (LPZ0B veya LPZ0B ve LPZ1 arasındaki arayüz) güç sisteminin yıldırım koruması için uygulanabilir.
• 50 ila 60Hz AC ile üç fazlı TN-C güç kaynağı sistemi için uygundur
• Genellikle binada düşük voltajlı ana dağıtım dolabına veya düşük voltajlı ana anahtarına monte edilir.
SPD'lerde açık devre arızası
Açık devre arızası, SPD'lerde, özellikle varistorlu olanlarda yaygın bir arıza modudur.Bir SPD ömrünün sonuna geldiğindeBu bağlantı kesicisi, daha fazla hasarı önlemek için SPD'yi devre dışı bırakmak için tasarlanmıştır.
Gaz boşaltma boruları olan SPD'lerde, beklenmedik takip akımları veya dalgalanma akımlarının neden olduğu anormal aşırı ısınmaya karşı korunmak için de iç bağlantı kesici (sıcak koruma) kullanılabilir.Bu termal kaçış not etmek önemlidir, varistor tabanlı SPD'lerde sık rastlanan bir arıza nedeni, gaz boşaltma boruları veya kapsüllenmiş kıvılcım boşlukları olan SPD'ler için geçerli değildir.
Başka bir SPD türü olan bir kıvılcım boşluğu, elektrot aşınması veya solmuş bir elektronik çakma devresi nedeniyle artık bir yayı ateşleyemediğinde açık devre modunda arıza edebilir.SPD kalıcı olarak açılır., sistemi korumasız bırakır.
SPD ve yıldırım koruması
Aşınma koruması, sistemlerin ve elektrikli cihazların anahtarlama işlemleri ve yıldırım çarpmalarından kaynaklanan aşırı yüksek voltaj zirvelerine karşı korunmasını ifade eder.
Günümüzde evlerde ortalama 15.000 dolar değerinde elektrikli cihazlar vardır.BRITEC SPD, ev aletlerini şimşek akımı nedeniyle oluşan aşırı gerilimlerden korumak için özel olarak tasarlanmıştır.Tek fazlı ve üç fazlı tesisatları kapsayan tam çözüm.
