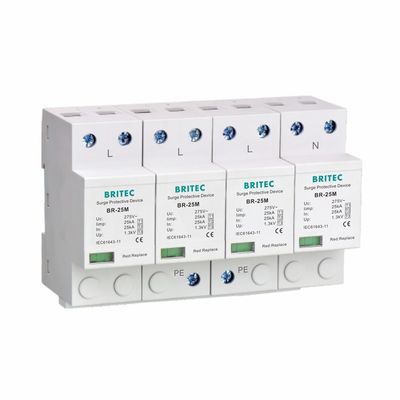

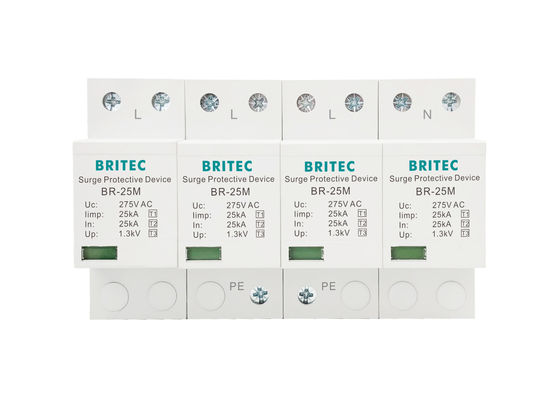

T1 Aşırı Gerilim Koruyucu 25KA 4P Aşırı Gerilim Koruma Cihazı Ürün montaj talimatları:
• Montajdan önce güç kesilmelidir. Canlı çalışma yasaktır.
• Aşırı gerilim korumasının ön ucunda seri olarak bir sigorta veya devre kesici bağlanması önerilir.
• SPD, binanın dağıtım kutusunun veya ekipman odasının güç kaynağı giriş ucuna paralel olarak monte edilir. Ürün kılavuz rayı tipinde monte edilmiştir. Koşullar izin veriyorsa, Kevin bağlantı modu benimsenebilir.
• Montaj sırasında, cihazı montaj şemasına göre bağlayın, burada L faz hattı, N nötr hattı ve PE toprak hattıdır. Cihazı yanlış bağlamayın. Montaj tamamlandıktan sonra, otomatik devre kesiciyi açın ve çalışma durumunun normal olup olmadığını kontrol edin.
• SPD kullanımdayken, arıza ekran penceresinin durumunu düzenli olarak kontrol edin. Arıza ekran penceresi kırmızıysa veya uzaktan terminal bir alarm sinyali veriyorsa, bu, SPD'nin arızalı olduğunu ve zamanında onarılması veya değiştirilmesi gerektiğini gösterir.
• Kapalı alanda çalışmaya uygundur, dışarıya monte edilmişse, su geçirmez bir muhafaza ile donatılmalıdır.
SPD Türleri ve Montaj Konumu. Tip 1 SPD: Yıldırım deşarj geriliminin yapıların birinden diğer ağ iletkenlerine yayılabileceği doğrudan yıldırım darbelerinden kaynaklanan geçici aşırı gerilime karşı yıldırımdan koruma sağlar. Tip 1 SPD, IEC 61643-11:2012'ye göre 10/350μs'lik bir aşırı gerilim akımı dalga formu ile karakterizedir
Üç fazlı sistemde hızlı bara montajı için SPD Tip 1+2 Aşırı gerilim tutucu aralığı.
SPD Seçim Kılavuzu
SPD seçimi, hassas ekipmanın bağlandığı sistem ağına ve gerekli koruma seviyesine göre yapılmalıdır. Daha sonra, farklı sistemler AC /DC güç hatları, belirli uygulamaların Veri hatları, doğru korumayı garanti etmek için özel SPD kavramları kullanmalıdır.
