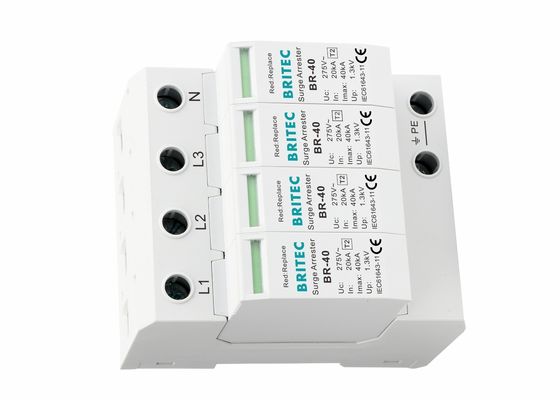

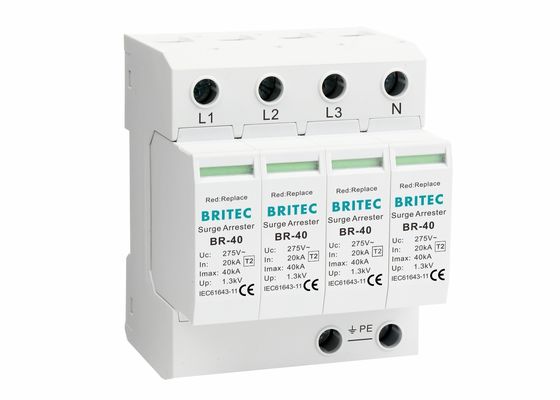

II. Sınıf Yıldırımdan Koruma Tip 2 SPD 40Ka Aşırı Gerilim Koruma Cihazları Açıklaması:
• Uzaktan Sinyalizasyon Alarm Kontağı Yoğunluğu
• Tip 2 veya Sınıf II test seviyesi
• Arıza göstergesi
• Nominal deşarj akımı 20Ka, Maks. deşarj akımı 40kA
• Yüksek deşarj kapasitesi ve düşük artık gerilim
• 4 Kutuplu SPD
• Aşırı sıcaklık koruması
• DIN ray montajı, kolay kurulum, kompakt boyut, iyi performans
• IP20, UL94 V0
II. Sınıf Yıldırımdan Koruma Tip 2 SPD 40Ka Aşırı Gerilim Koruma Cihazları Ürün Detayları:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| EN61643-11'e göre SPD sınıflandırması |
Tip 2 |
Tip 2 |
Tip 2 |
Tip 2 |
Tip 2 |
| IEC61643-11'e göre SPD sınıflandırması |
Sınıf II |
Sınıf II |
Sınıf II |
Sınıf II |
Sınıf II |
| Maks. sürekli çalışma a.c. gerilimi Uc |
150V |
275V |
320V |
385V |
440V |
| Nominal deşarj akımı (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maks. deşarj akımı(8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Gerilim koruma seviyesi Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Gerilim koruma seviyesi 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Maks. yedek sigorta |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tepki süresi tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Çalışma sıcaklık aralığı Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Çalışma durumu / arıza göstergesi |
yeşil / kırmızı |
yeşil / kırmızı |
yeşil / kırmızı |
yeşil / kırmızı |
yeşil / kırmızı |
| Kesit alanı (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Kesit alanı (Maks.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Montaj için |
35mm Din ray |
| Muhafaza malzemesi |
Termoplastik UL94-V0 |
| Koruma derecesi |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Boyut:
II. Sınıf Yıldırımdan Koruma Tip 2 SPD 40Ka Aşırı Gerilim Koruma Cihazları Uygulaması:
• Aşırı gerilim koruma cihazları (SPD'ler), 50/60Hz'lik TN-S güç kaynağı sistemi için uygundur
• Üç fazlı uygulamalar için uygundur
• Doğrudan ve dolaylı yıldırım darbesinden ve diğer geçici aşırı gerilimlerden koruma.
Kurulum:
• Tip 2 tutucular, Tip 1 tutucular içeren ana dağıtım panolarından sonra alt dağıtım panolarına kurulmalıdır.
• Tip 1 ve Tip 2 tutucular arasında düzgün çalışma için en az 10-15 m kablo veya tel olmalıdır, aksi takdirde iki cihaz arasına bir ayırma bobini takılmalıdır.
• Tesisin yeterli korumasını sağlamak için basamaklı bir yaklaşımda birden fazla aşırı gerilim yönlendirici kullanılmalıdır.
İpuçları: Aşırı gerilim koruma cihazı nedir?
Aşırı gerilim koruma cihazı (SPD), elektrikli ekipmanları, iletişim ağını vb. aşırı gerilimlerin etkisinden koruyan bir elektronik cihazdır. Bir elektrik devresinde veya bir iletişim hattında harici parazit nedeniyle bir akım tepe noktası veya gerilim dalgalanması aniden meydana geldiğinde, SPD çok kısa sürede şönt yapabilir, böylece devredeki diğer ekipmanların aşırı gerilimden zarar görmesini önler.
Aşırı gerilim koruma cihazları, konut, üçüncül endüstriyel ve diğer endüstriyel uygulamalarda aşırı gerilim koruması için uygun, dolaylı ve doğrudan yıldırım veya diğer geçici aşırı gerilim dalgalanmalarının etkilerini en aza indirmek için tasarlanmıştır. SPD'nin çeşitli koruma modları vardır: L-L, L-G, L-N, N-G ve bunların kombinasyonları.
SPD aşırı gerilim koruyucu, elektronik ekipmanlarda yıldırımdan korunma için vazgeçilmez bir cihazdır. Rolü, cihazın veya sistemin dayanabileceği gerilim aralığına, güç hattına ve sinyal iletim hattına giren geçici aşırı gerilimi sınırlamak veya güçlü yıldırım akımını toprağa boşaltmak, böylece ekipmanı veya sistemleri şoklardan korumaktır.
Ürünümüz, eaton spd 3 faz ile aynı parametrelere sahiptir.
IEC elektrik spd gereksinimlerini karşılar.
Fiyatımız mersen spd fiyatından daha ucuzdur.
Hizmetlerimiz:
• 21 yıllık küresel lider elektrik ürünleri aşırı gerilim tutucu üreticisi.
• Tüm ürünler sevkiyat öncesinde iyi paketlenecektir.
• Standart ambalaj ve ayrıca ambalajlama konusunda kendi gereksinimlerinizi de bize bildirebilirsiniz.
• Daha hızlı teslimat.
• Sevkiyat Öncesi Bireysel Olarak Test Edilir.
Nakliye:
Atölye:
SSS:
S1: Her bir ürünün MOQ'u nedir?
A: Genellikle MOQ 100 adettir. Bu ürün stoklarımızda varsa, MOQ için bir sınırlama yoktur.
S2: Ürünler için herhangi bir garantiniz var mı?
A: Evet, elbette. Tüm ürünlerin iki yıl garantisi vardır. Herhangi bir sorun için bizimle iletişime geçmekten çekinmeyin.
S3: Bir fabrika mı yoksa bir ticaret şirketi misiniz?
A: Ticaret hatları olan bir fabrikayız. 21 yıldan fazla bir süredir SPD alanındayız. Aşırı gerilim koruması üretimi konusunda tam deneyime sahibiz.
S4: Kalite nasıl kontrol edilir?
A: Her Yeni ürün sevkiyat öncesinde test edilmelidir. Üretim hattımız profesyonel beceriler ve sıkı standartlarla doludur.
S5: Teslimat ne kadar sürer?
A: Stok varsa, bir hafta içinde tüm teslimatı tamamlayabiliriz. Stok yoksa, normalde yaklaşık 3 hafta. Siparişin miktarına bağlıdır.
