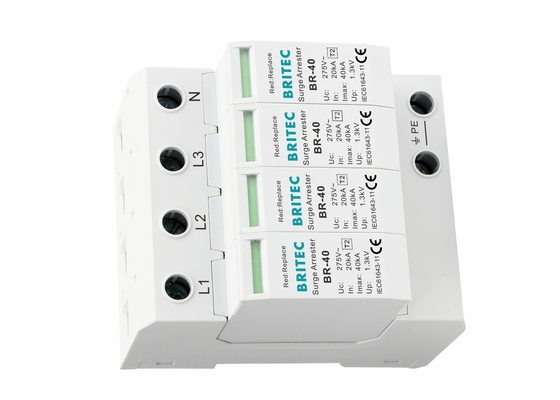

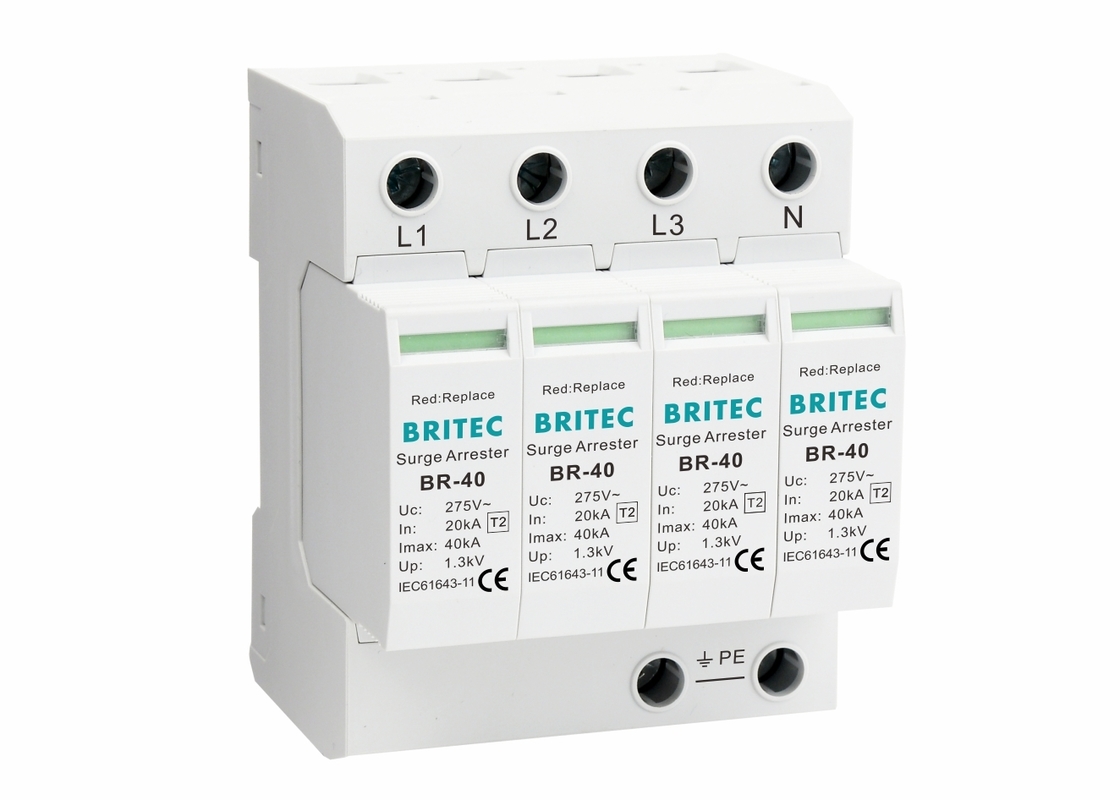

20ka-40ka Güç Yıldırımsavar SPD Açıklaması:
• Arıza göstergesi ve merkezi uzaktan sinyalizasyon alarmı kuru kontakları
• BR-40 Serisi aşırı gerilim koruma cihazları (bundan sonra SPD olarak anılacaktır) AC 50/60Hz, IT, TT, TN-C, TN-S, TN-C-S ve diğer güç kaynağı sistemleri için uygundur.
• Yüksek deşarj kapasitesi ve düşük artık gerilim
• Dolaylı ve doğrudan yıldırım etkisi veya diğer geçici aşırı gerilimlere karşı koruma sağlar
• Aşırı sıcaklık koruması
• SPD tasarımı GB18802.1/IEC61643-1 standardına uygundur.
• IP20, UL94 V0
• Tip 2 aşırı gerilim koruma cihazı tip 2 spd ac aşırı gerilim koruma cihazı
20ka-40ka Güç Yıldırımsavar SPD Ürün Detayları:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| EN61643-11'e göre SPD sınıflandırması |
Tip 2 |
Tip 2 |
Tip 2 |
Tip 2 |
Tip 2 |
| IEC61643-11'e göre SPD sınıflandırması |
Sınıf II |
Sınıf II |
Sınıf II |
Sınıf II |
Sınıf II |
| Maks. sürekli çalışma a.c. gerilimi Uc |
150V |
275V |
320V |
385V |
440V |
| Nominal deşarj akımı (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maks. deşarj akımı(8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Gerilim koruma seviyesi Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Gerilim koruma seviyesi 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Maks. yedek sigorta |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tepki süresi tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Çalışma sıcaklık aralığı Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Çalışma durumu / arıza göstergesi |
yeşil / kırmızı |
yeşil / kırmızı |
yeşil / kırmızı |
yeşil / kırmızı |
yeşil / kırmızı |
| Kesit alanı (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Kesit alanı (Maks.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Montaj için |
35mm Din rayı |
| Muhafaza malzemesi |
Termoplastik UL94-V0 |
| Koruma derecesi |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
Boyut:
20ka-40ka Güç Yıldırımsavar SPD Özelliği:
- Sınıf II / Tip 2 3 faz 4P aşırı gerilim koruyucu.
- BR-40 Serisi SPD'ler, korumak için hassas ekipmana mümkün olduğunca yakın kurulmalıdır.
- Bir taban parçası ve 4 MOV takılabilir koruma modülünden oluşur.
- Bu aşırı gerilim koruma cihazı, 8/20µs dalga formu ve düşük gerilim koruma seviyesi ile darbe akımına dayanma kapasitesini tespit eder.
- Sınır 1-2'de yıldırımdan korunma bölgeleri konseptinde kullanım için.
- Bu SPD'ler, bu kurulumun bireysel dağıtım panosuna monte edilmiştir.
- Çekirdek parçalar, yüksek deşarj kapasitesine sahip metal oksit varistör bileşenleridir.
- Imax - 40kA/Faz (8/20μs dalga formu)
- Düşük artık gerilim ve hızlı tepki
- Güvenilir kontrol
- Kontrol cihazı için uzaktan sinyalizasyon kontağı ile.
- Kısa hareket tepki süresi, sadece 25ns
- Denetim penceresinde kırmızı işaret ile arıza göstergesi.
20ka-40ka Güç Yıldırımsavar SPD Kurulum Notları:
1. En iyi performans için, koruyucu, koruyucunun telleri için boyutlandırılmış özel bir aşırı akım cihazına bağlanmalıdır.
2. SPD'yi sağlanan kablolama şemasına göre kesinlikle kurmalısınız
3. Profesyonel bir elektrikçinin rehberliğinde daha iyi.
4. Yeşil sekme, normal çalışma durumu, Kırmızı sekme, arıza durumu, hızla değiştirilmesi gerekir.
5. Topraklama kablosu mümkün olduğunca kalın ve kısa olmalıdır.
