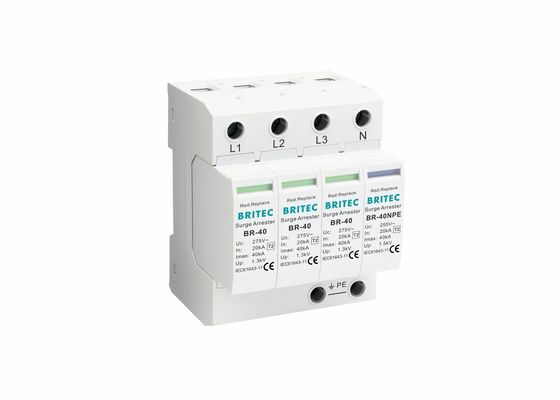

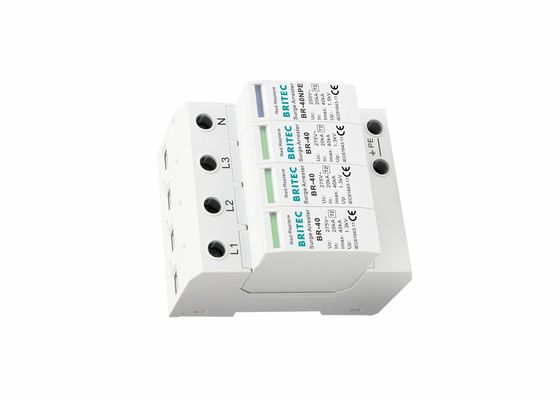

3p+N Imax 40kA SPD Aşırı Gerilim Koruma Alçak Gerilim Koruma Cihazı
3p + NPE Imax 40kA Tip 2 SPD Aşırı Gerilim Koruması Özellik:
• Sınıf II, Tip 2, 40kA
• 40kA maksimum dalgalanma akımı
• BR-40 3P+NPE parafudrlar, IEC 61643-11'e göre tip 2 gereksinim sınıfını karşılar
• Bir taban parçası ve 4 geçmeli koruma modülünden oluşur.
• Tip 2 aşırı gerilim koruyucu, ikincil panelin tam olarak korunmasını sağlamak için her türlü voltaj dalgalanmasını düşük voltajlı anahtarlamadan uzak tutmanın en iyi yoludur.
3p + NPE Imax 40kA Tip 2 SPD Aşırı Gerilim Koruması Ürün Detayları:
| |
BR150 40 3P+NPE |
BR275 40 3P+NPE |
BR320 40 3P+NPE |
BR385 40 3P+NPE |
BR440 40 3P+NPE |
| EN61643-11'e göre SPD sınıflandırması |
Tip 2 |
Tip 2 |
Tip 2 |
Tip 2 |
Tip 2 |
| IEC61643-11'e göre SPD sınıflandırması |
Sınıf II |
Sınıf II |
Sınıf II |
Sınıf II |
Sınıf II |
| Maks.sürekli çalışma ac gerilimi Uc |
150V |
275V |
320V |
385V |
440V |
| Maks.sürekli çalışma ac gerilimi[N -PE] Uc |
255V |
255V |
255V |
255V |
255V |
| Nominal deşarj akımı (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maks.deşarj akımı (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Gerilim koruma seviyesi Yukarı |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Gerilim koruma seviyesi 5kA Yukarı |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
| Gerilim koruma seviyesi [N-PE] Yukarı |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
| Mevcut söndürme kapasitesini takip edin[ N-PE]acIfi |
100Kol |
100Kol |
100Kol |
100Kol |
100Kol |
| Maks.yedek sigorta |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Tepki süresi tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Tepki süresi [N-PE] tA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| Çalışma sıcaklığı aralığı Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Çalışma durumu / arıza göstergesi |
yeşil kırmızı |
yeşil kırmızı |
yeşil kırmızı |
yeşil kırmızı |
yeşil kırmızı |
| Kesit alanı (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Kesit alanı (Maks.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Üzerine monte etmek için |
35 mm Din rayı |
| Muhafaza malzemesi |
Termal plastik UL94-V0 |
| Koruma derecesi |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Sipariş Kodu |
B8451 |
B8453 |
B8455 |
B8457 |
B8249 |
| Sipariş Kodu (Uzaktan sinyalleme ile) |
B8452 |
B8454 |
B8456 |
B8458 |
B8250 |
Boyut:
3p + NPE Imax 40kA Tip 2 SPD Aşırı Gerilim Koruma Uygulaması:
• Bu cihazlar, düşük voltajlı tüketici sistemlerini her türden aşırı voltajdan korur
• AC Güç Sisteminin Korunması
• Güç dağıtım sisteminin korunması
• Terminal cihazlarının korunması
• Sınır 1-2'de yıldırımdan korunma bölgeleri konseptinde kullanım için
• Elektriksel geçişlere karşı koruma için kullanılır
• Modüler aşırı gerilim koruma cihazlarının bu ürün serisi, yerel yıldırım çarpmalarının neden olduğu geçici aşırı voltajların zararlı etkilerine karşı gelen düşük voltajlı AC güç kaynaklarına bağlı ekipman için koruma sağlar.
3p + NPE Imax 40kA Tip 2 SPD Aşırı Gerilim Koruması Avantajı:
• Düşük kaçak akım, hızlı tepki süresi, düşük artık voltaj.
• Durum göstergeleri koruma seviyesini görsel olarak doğrular
• Opsiyonel uzaktan sinyalizasyon ile mevcuttur
• Din ray montajı ile kolay kurulum
• Farklı güç kaynağı sistemine göre farklı kombinasyon kablolama yöntemleri seçilebilir.
Hizmetlerimiz:
• Elektrik ürünleri parafudr 17 yıllık küresel lider meslek üretimi.
• Tüm ürünler sevkıyattan önce iyi bir şekilde paketlenecektir.
• Standart ambalaj ve ayrıca ambalaj konusunda kendi gereksinimlerinizi bize bildirebilirsiniz.
• Daha hızlı teslimat.
• Sevkiyattan Önce Tek Tek Test Edilmiştir.
Şirket Bilgisi:
Wenzhou Britec Electric Co., Ltd. 2003 yılında kurulmuş olup, kendisini yıldırımdan korunma alanına adamıştır, şirket Yueqing, Zhejiang'da bulunmaktadır.Şirket, yıldırımdan korunmanın geliştirilmesi ve uygulanması konusunda kararlıdır.Şirket, bir grup deneyimli endüstri seçkinlerini ve pazarlama yönetimi personelini bir araya getirdi.On yıldan fazla endüstri deneyimi biriktirdiler, mükemmel ürün geliştirme teknolojisinde ve pratik uygulama deneyiminde uzmanlaştılar ve hedeflenen bilimsel endüstri çözümleri sağlayabilirler.
Sertifika:
Kurulum:
• Parafudr serisi, DIN rayına kurulum için eksiksiz bir kompakt koruyucu serisi içerir
• Arıza gösterge penceresi yeşilden kırmızıya döndüğünde lütfen kartuşu mümkün olan en kısa sürede değiştirin.
• Montaj tamamlandıktan sonra koruma ünitesinin fişinin takılı olduğunu kontrol ediniz, otomatik devre kesici (sigorta) şalterini kapatınız, çalışma durumunun normal olduğunu kontrol ediniz.
