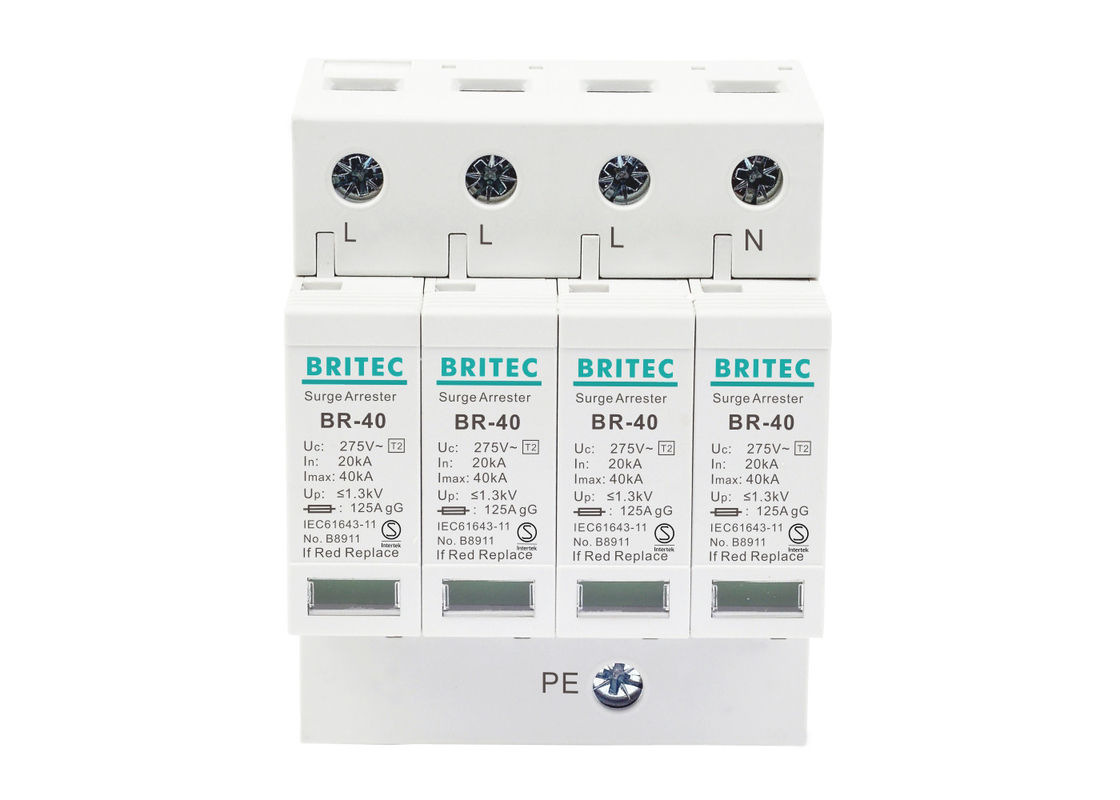

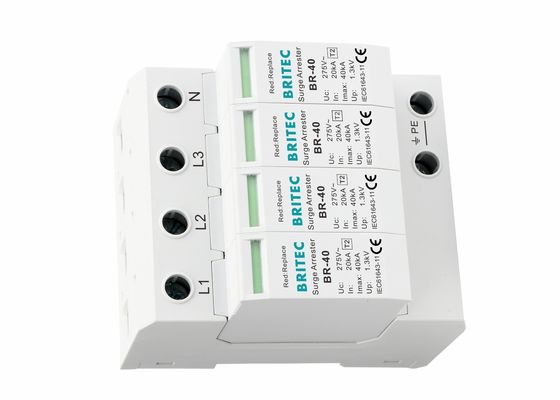

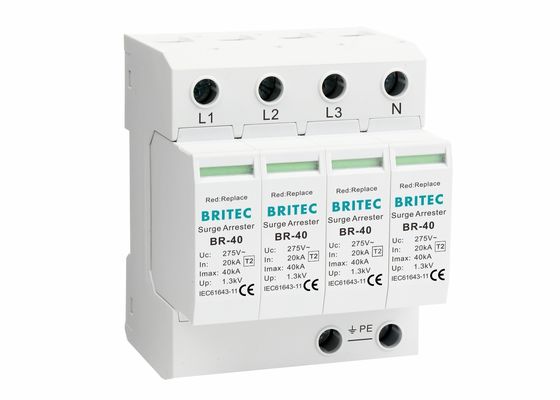

AC Dalgalanma Tutucu 40kA Tip 2 Aşırı Gerilim Koruma Cihazı Özelliği:
• Termal kararlılık 100A, ek koruma olmadan
• Patentli hızlı açma mekanizması
• SEMKO onayı
• Imax 40kA 8/20us
• Modüler tasarım, standart 35mm DIN ray montajı
• Çalışma durumu gösterge penceresi ve isteğe bağlı uzaktan kumanda kontakları
• Düşük gerilim dağıtım sistemlerine bağlı tutucular üzerinde EN 61643-11'e uygundur.
• Muhafaza malzemesi: Termoplastik UL94-V0
• Nötrü olan üç fazlı sistemler için dalgalanma tutucu tip 2
• Varistör koruması L1, L2, L3, N, PE
AC Dalgalanma Tutucu 40kA Tip 2 Aşırı Gerilim Koruma Cihazı Ürün Detayları:
| |
BR-40 150 4P |
BR-40 275 4P |
BR-40 320 4P |
BR-40 385 4P |
BR-40 440 4P |
| EN61643-11'e göre SPD sınıflandırması |
Tip 2 |
Tip 2 |
Tip 2 |
Tip 2 |
Tip 2 |
| IEC61643-11'e göre SPD sınıflandırması |
Sınıf II |
Sınıf II |
Sınıf II |
Sınıf II |
Sınıf II |
| Maks. sürekli çalışma a.c. gerilimi Uc |
150V |
275V |
320V |
385V |
440V |
| Nominal deşarj akımı (8/20us) In |
20kA |
20kA |
20kA |
20kA |
20kA |
| Maks. deşarj akımı (8/20μs) Imax |
40kA |
40kA |
40kA |
40kA |
40kA |
| Gerilim koruma seviyesi Up |
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
| Gerilim koruma seviyesi 5kA Up |
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.3kV |
≤1.5kV |
| Maks. yedek sigorta |
100A gG |
100A gG |
100A gG |
100A gG |
100A gG |
| Tepki süresi tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Çalışma sıcaklık aralığı Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
| Çalışma durumu / arıza göstergesi |
yeşil / kırmızı |
yeşil / kırmızı |
yeşil / kırmızı |
yeşil / kırmızı |
yeşil / kırmızı |
| Kesit alanı (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Kesit alanı (Maks.) |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
35mm2 |
| Montaj için |
35mm Din ray |
| Muhafaza malzemesi |
Termoplastik UL94-V0 |
| Koruma derecesi |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Sipariş Kodu |
B18401 |
B18403 |
B18405 |
B18407 |
B18409 |
| Sipariş Kodu (Uzaktan sinyalleme ile) |
B18402 |
B18404 |
B18406 |
B18408 |
B18410 |
Boyut:
AC Dalgalanma Tutucu 40kA Tip 2 Aşırı Gerilim Koruma Cihazı Uygulama:
• Anahtarlama tipi (8/20µs) aşırı akımların neden olduğu aşırı gerilimi boşaltmak için geçerlidir.
• BR-40 4 kutuplu dalgalanma tutucu, TN-S sistemi için uygundur.
• AC50/60Hz'de yıldırım ve aşırı gerilim koruması için kullanılır, düşük gerilim şebekesini yıldırımdan veya aşırı gerilimden korur.
• Doğrudan yıldırım çarpması riskinin azaldığı kurulumlar için tasarlanmıştır (LPS veya orta risk olmadan)
• Ayrıca, çalışma gerilimi tutucularını sınırlamak için Tip 1 SPD'ye ek olarak kullanılır
AC Dalgalanma Tutucu 40kA Tip 2 Aşırı Gerilim Koruma Cihazı Avantaj:
• Yüksek deşarj akımı.
• Gerilim koruma seviyesi (Up) düşüktür
• Değiştirilebilir modüller varistörler
• IP20 koruması
• Teknoloji tabanlı yüksek enerjili varistörleri birleştirin
SPD tip 2 Kurulum kılavuzu:
• Tip 2 tutucular, Tip 1 tutucuları içeren ana dağıtım panolarından sonra alt dağıtım panolarına kurulmalıdır.
• Tip 1 ve Tip 2 tutucular arasında düzgün çalışma için en az 10-15 m kablo veya tel olmalıdır, aksi takdirde iki cihaz arasına bir ayırma bobini takılmalıdır.
• Fırtınaların sık olduğu bölgelerde, ek koruma sistemleri kurulması şiddetle tavsiye edilir.
Aynı parametrelere sahip ürünleri sağlayabiliriz dehn spd tip 2.
