Güneş sisteminde spd nedir?

Güneş Enerjisi Sistemlerinin Popülerliği

Günümüzde güneş panelleri alternatif veya hatta ev enerjisinin birincil kaynağı olarak giderek daha popüler hale geliyor.çeşitli araştırmalar fotovoltaik (PV) Güneş Paneli verimliliğini nasıl artırabileceğimize odaklanıyorÜstelik, fotovoltaik güneş sistemi, açık havada kurulduğundan, dışarısındaki şiddetli hava koşullarına da dayanacaktır.,Hayvan müdahalesinin yanı sıra dalgalanma ve şimşek gibi elektrik olayları.

Güneş enerjisi, dünyanın her yerindeki insanlar için enerji ihtiyaçlarını karşılamak için tercih edilen bir seçenek haline geliyor.

Güneş için DC SPD'yi Anlamak

Bir DC dalgalanma koruma cihazı güneş fotovoltaik sistemlerinde güç dalgalanmasını önler. Ancak daha kesin olmak gerekirse, DC SPD bir metal oksit varistor içerir.Metal oksit varistoru fazladan voltajı emer ve akımın içinden geçmesine izin verirMetal oksit varistorunun yüksek direnci olduğundan, devre akım akımı tarafından zarar görmez. Bunun yerine, dalgalanma geçtikten sonra normal işlevlere döner.Süreç sadece nanosaniye içinde yapılır, böylece sistemde bir dalgalanma riski yoktur..

Güneş Sistemleri Neden DC Sürtünme Koruma Aygıtlarına (SPD) İhtiyaç Duyar?

Güneş enerjisi sistemleri hasara duyarlı olduğu için, güneş enerjisi sistemleri de hasara duyarlı.Voltaj dalgalanmaları güneş enerjisinin fotovoltaik (PV) sistem bileşenlerini yok ederBu gerilim dalgalanması PV panellerinde yanma delikleri de yaratır ve inverterleri bozar.Bir DC artış koruma cihazı, akımın devreye taşmasını önleyebilir ve bu bileşenleri hasar görmekten kurtarabilir.

Bir güç dalgalanması olduğunda, sistemin optimal düzeyde çalışmasını engeller.PV sistemine bir güneş artış koruyucu kurduğunuzda, sistemin ani dalgalanmalar olmadan sorunsuz çalışmasına yardımcı olur. Sonuç olarak, sistem daha iyi ve daha tutarlı bir performans sağlar.

Aniden gelen güç dalgalanmaları zamanla güneş enerjisi sisteminin bileşenlerinin bozulmasına neden olur.Bir artış koruma cihazı bu bileşenlerin refahını sağlayacaktır.Ek olarak, bu cihaz güneş enerjisi sisteminin ömrünü daha uzun bir süre için artıracak.

Güneş enerjisi fotovoltaik sistemine şimşek çarptığında, inverterlere, kontrolörlere ya da panellere ciddi şekilde zarar verebilir.Bazen.Bu nedenle, DC SPD ekstra para harcamamanızı sağlayacak ve uzun vadede daha fazla tasarruf etmenize yardımcı olacaktır.DC SPD'ye yatırım yapmak gerçekten buna değer..

Güneş paneli sisteminden enerji çeken her elektronik cihazın, eğer aşırı artış koruması yoksa, en küçük bir voltaj dalgalanması bile zarar verebilir.Bu, yaptığınız herhangi bir enerji tasarrufu yatırımının yıldırım koruması olmadan işe yaramayacağı gerçeğinden başka bir şey çünkü yıldırım güneş panellerinin arızalanmasının ana nedenlerinden biridir..

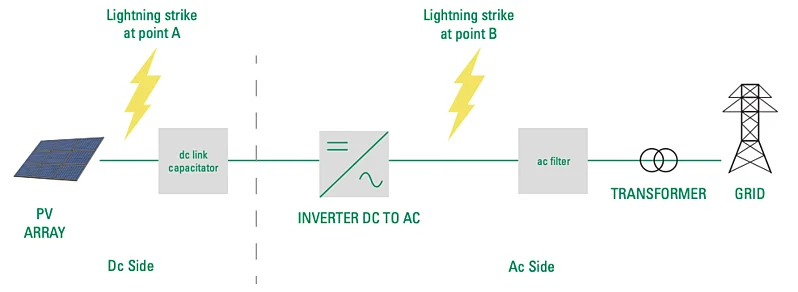

Güneş FV Sistemine Yıldırım Düştüğünde Neler Olur?

Şimşek, güneş enerjisi çiftliklerine doğrudan bir darbeyle ya da dolaylı bir darbeyle dejenere edici hasar ile doğrudan ya da kısmen yıkım riski yaratır.

Aşırı gerilimler güneş paneli sisteminin kurulumunu farklı şekillerde etkileyebilir:

- Doğrudan çarpmalardan bir yapının dış yıldırım koruma sistemine, ona yakın ve hatta PV kurulumunun kendisine
- Elektrik ağına dağıtılan şimşek kaynaklı akımlardan
- Elektrik ağından atmosferik kaynaklı (yıldırım) ve/veya işlemlerden kaynaklanan aşırı gerilimlerden
- Şimşeklerden kaynaklanan elektrik alanı değişimlerinden.
- Şebekeden, şimşek orta veya düşük voltajlı iletkenlere çarparsa
- Yerden, şimşek PV'nin inverterine yakın düşerse.
- DC tarafından, şimşek PV modüllerine çarparsa

Şimşek güneş paneline çarptığında, sistemin kablo döngüsünde geçici bir akımın oluşmasına neden olur. Bu da yalıtım, paneller, inverter,ve iletişim ekipmanlarıGüneş enerjisi sistemindeki diğer bileşenler, örneğin kombinör kutusu ve MPPT (maksimum güç noktası takip cihazı), arıza ihtimali en yüksektir.

Bazı güneş fotovoltaik sistemleri, panellerinin fiziksel veya devre hasarına dayanabilir; ancak devre kontrolü ve enerji depolama cihazları yıldırım çarpmasından sonra anında kullanılamaz hale gelir.

Aşırı Voltaj Güneş Paneli Sistemini Nasıl Bozar?

Güneş hücrelerinin hasarı:

Devre içindeki voltaj aşırı yüklenmesi güneş hücrelerine baskı yapar. Sonuç olarak, aşırı ısınmaya başlar.Güneş hücresine onarılmaz hasara yol açabilir.Sonuç olarak, güneş enerjisi santralini tamamen değiştirmeniz gerekebilir.

Yangın tehlikesi yaratın:

Voltaj aşırı yüklendiğinde, malzemeler aşırı ısınmaya başlar.Güneş enerjisi santrallerinde büyük bir yangın tehlikesi yaratırAyrıca, bu santraller birbirleriyle bağlantılı olduğundan, tüm güneş enerjisi paneli kurulum sistemini mahvedebilir.

Güç kaynağını kes:

Güneş enerjisi santralinin sürekli olarak yüklenmesi, devrenin sürekli performans göstermesini engeller.tüketiciler, sistem performansını kendi uçlarından düşürürlerDolayısıyla, doğru zamanda doğru adımlar atılmazsa, tüm sistemin hasar görmesi uzun sürmez.

DC SPD ile Güneş Sistemi Nasıl Korunur?

DC dalgalanma koruyucusu güneş, devre kontrolünü ve enerji depolama cihazlarını dalgalanmayı sınırlayarak korur ve yere gönderir.Güneş paneli dizisine yıldırım çarpması, sistemin kablo halinde geçici akımlara neden olur.Fotovoltaik sistemdeki diğer elektronik bileşenler,gibi kombinatör kutusu ve MPPT (En Yüksek Güç Noktası İzleyici Cihazı) başarısız olma olasılığı en yüksektir. DC artış koruyucu aygıtı, aşırı voltajın genişliğini sınırlayarak ve akım dalgasını dünyaya yönlendirerek artış koruması sağlar.Bu DC artış durdurucusu sadece DC bileşene değil aynı zamanda AC bileşene de monte edilmelidir.Güneş PV sistemi için DC SPD'lerin toplam sayısı, modüller ve inverter arasındaki mesafeye ve aynı zamanda inverter ve DC hattının sayısına bağlıdır.

Güneş için Doğru DC SPD Nasıl Seçilir?

Flaş yoğunluğu:

Yıldırım çarpma yoğunluğu, bir kilometre kare başına yere çarpan şimşeklerin sayısıdır.Bu parlama yoğunluğu belirli bir bölgede ne kadar yıldırım olduğunu bilmenize yardımcı olurYani, ortalama kaç flaş alabileceğine göre DC SPD'yi seçebilirsiniz.

Örneğin, belirli bir alanda çok fazla yıldırım meydana geldiğinde, bu cihazın bileşenleri yıldırım çarpmalarından korumak için özel olarak tasarlandığı için, 1. tip DC SPD'yi seçebilirsiniz.

Sistem çalışma sıcaklığı:

Sistem çalışma sıcaklığı, fiziksel bileşenlerin arıza yapabileceği cihazın çalışma sınırıdır.Daha iyi bir sistem çalışma aralığı DC SPD'nin güvenli bir şekilde çalıştığından emin olacaktır.

Sistem Voltajı:

Sistem voltajı, DC SPD'nin çalışacağı maksimum nominal voltajdır. Bu, akımın nominal akımdan daha fazla taşması durumunda DC artış koruma cihazının bozulabileceği anlamına gelir.Ayrıca cihazın kalıcı hasar görmesine neden olabilir.Seçtiğiniz DC SPD'nin yüksek voltajlı olduğundan emin olun.

Bir Güneş Çiftliği'nde Kaç Aşınma Koruyucusuna İhtiyacınız Var?

Kritik devreleri korumak için bir güneş enerjisi sisteminin DC ve AC güç dağıtım ağı boyunca bir artış koruma ağı kurulmalıdır.Bir güneş fotovoltaik sisteminde gereken SPD'lerin toplam sayısı, paneller ve inverter arasındaki mesafeye bağlı olarak değişir..

Güneş PV sisteminin inverterlerinin DC girişlerine ve AC çıkışlarına SPD'lerin kurulmasını ve pozitif ve negatif DC hatlarının bağlanmasını öneririz.izleme sistemleri, ve izleme sistemleri de elektrikli müdahale ve veri kaybını önlemek için korunmalıdır.

- AC hatlarında, her bir güç iletkeninde yeraltına karşı bir artış koruması yapılmalıdır.
- Güneş panelleri arasındaki kablo uzunluğu 10 metreden az ise, 1 SPD, inverter, kombinör kutuları veya güneş panellerine daha yakın yerlerde kurulmalıdır.
- 10 metreden fazla DC kablosu olan tesisatlarda, hem inverter hem de güneş modülleri uçlarında daha fazla dalgalanma koruyucusuna ihtiyaç duyulacaktır.
- Mikro-dönüştürücülerle kısa DC kabloları, ancak daha uzun AC kabloları olan konut güneş enerjisi sisteminde, evin geçici dalgalanmalardan korunması için SPD'ler kombinör kutusuna monte edilmelidir.

Güneş Enerjisi için DC SPD'nin bileşenleri nelerdir?

Çeşitli dirençler güneş enerjisi santrallerinde dalgalanmayı engeller.Onların içsel çalışmaları ve güç dalgalanmalarını nasıl önledikleri hakkında yazmıştım.Lütfen bir bakın:

Metal oksit varistörleri:

Metal oksit varistoru, elektrikli cihazların aşırı voltaj veya güç dalgalanmalarından kaçınmasına yardımcı olan bir tür direncidir.Bu direnç, birincil devreden ekstra voltajın kolayca geçebileceğini sağlar..

Ancak, direnci voltajına göre değişir. Bu, voltaj arttıkça direnci düşeceği anlamına gelir. Sonuç olarak, DC SPD devresinde akım akışı daha yüksek olacaktır,Voltajı dengelemeye yardımcı olacak..

Gaz boşaltma boruları:

Gaz Serbestleme Tüpleri (GDT) yıldırım koruma tüpleridir. Bu tüp voltajda bir artış algıladığında, iyonlaşma nedeniyle düşük dirençli bir kanal oluşturan inert gazı serbest bırakır.Akımı zemin hattına geçiriyor.Bu şekilde, gaz boşaltma borusu güneş enerjisi santrallerinde güç dalgalanmalarından kaçınır.

Duyarlı dirençler:

Geçici gerilim bastırıcıları (TVS) gibi bazı hassas dirençler vardır.TVS diyotları devredeki voltajı algıladığındaTVS diyotları, elektrikli elektrikler, elektrikli elektrikli elektrikler, elektrikli elektrikli elektrikler, elektrikli elektrikli elektrikli elektrikler, elektrikli elektrikli elektrikli elektrikli elektrikler, elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli elektrikli

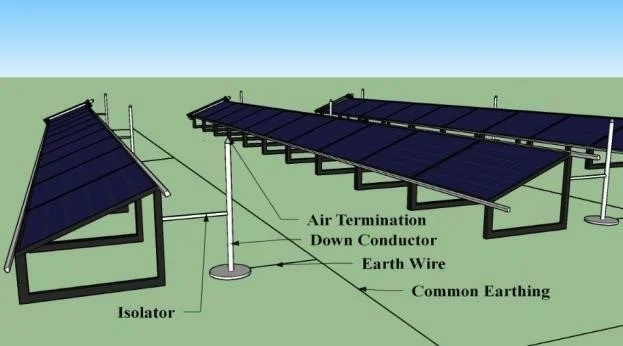

Güneş enerjisi çiftliğinin yıldırım koruma sistemine ihtiyacı var mı?

Aşınma koruması, herhangi bir elektrik tesisatında gerekli bir bileşendir, ancak hiçbir şekilde uygun bir yıldırım koruma çözümünün yerini almaz.

Yatırımınızı korumak istiyorsanız, artış koruması bir seçenek değil, bir zorunluluktur. Ama tam koruma ve huzur istiyorsanız,Bir yıldırım koruma sistemi büyük ölçekli güneş enerjisi tesisatlarının başarısı ve başarısızlığı arasında fark yaratabilir.

Yıldırım koruma sistemi sadece güneş fotovoltaik sistemini korumakla kalmaz, aynı zamanda geçici akımları güvenli bir şekilde yere yönlendirerek tüm mülkünüzü ve varlıklarınızı güvenilir bir şekilde korur.

Yıldırım koruması ile dalgalanma korumasına bakmanın basitleştirilmiş bir yolu, dalgalanma korumasını dolaylı yıldırım saldırılarına karşı ikinci savunma hattı olarak görmektir.

Buna karşılık, hava terminalleri ( yıldırım çubukları), aşağı iletkenler, dalgalanma koruyucuları, ekipotansiyel bağlama,Ve bir topraklama sistemi doğrudan yıldırım çarpmasına karşı ilk savunma hattıdır..

Güneş için DC SPD ön kurulum ipuçları

- Kurduğunuz SPD'nin güneş enerjisi santralinin beklenen gerilim derecesinden daha yüksek bir gerilim derecesine sahip olduğundan emin olmalısınız.
- DC SPD kabininde yeterli yerin olduğundan emin olmalısınız, böylece ekipman düzgün bir şekilde kurulabilir ve bağlantıların kesilmesi nedeniyle arızalanmaz.
- Birden fazla DC SPD yükleyecekseniz, bu dalgalanma koruma cihazları arasındaki boşluğun yönetilebilir olduğundan emin olun.

Güneş için DC SPD nasıl kurulur?

Adım 1: DC SPD'yi Güneş Sistemi'ne Bağlayın

İlk olarak, DC SPD'yi dalgalanma olasılığı olan yere yerleştirmelisiniz.Yerini bulduğunuzdaGüneş panelini elektrik bağlantılarını kapatıp üzerinde çalışırken elektrik çarpması riskini azaltmak için.Güneş enerjisi santralinin fotovoltaik sisteminin modüllerinden kabloları alıp DC SPD terminallerine bağlamanız gerekiyor.Bu terminaller tek fazlı ve üç fazlı pinler içerebilir.pozitif işaretli kablo pozitif terminal ve negatif işaretli kablo negatif terminal bağlamak gerekir. PE işaretlenmiş son kablo yerline bağlanacak. Şimdi, kablolar gevşek bağlantılar olmadığı için terminallere düzgün bir şekilde bağlandığından emin olun.

Adım 2: Çevreyi seçin

İlk olarak, DC SPD'yi yerleştirebileceğiniz bir kabin seçin.Kutunun dışına ısı çıkabilmesi için kapak kutusunda havalandırma delikleri olduğundan emin olun.

Adım 3: DC SPD takın

DC SPD'yi kabine yerleştirin ve terminallerin doğru şekilde bağlandığından emin olun.Bu terminalleri geriye doğru yerleştirebilirsiniz böylece bağlantılarda toz birikimi olmaz.

Adım 4: Yol Kabloları

Şimdi PV modüllerinin kablolarını kabloya yönlendirebilirsiniz.devrenin kenarını diğer bileşenlerle temas etmemesi ve potansiyel bir tehlike yaratmaması için kablo klemleri kullanmalısınız.Sonra da kapıyı kapatabilirsin.

Adım 5: PV Sistemini Test Et

Şimdi PV sistemini çalıştırıp DC SPD'nin aşırı dalgalanmalardan yeterli koruma sağladığını ve güneş enerjisi santralinin iyi çalışıp çalışmadığını kontrol edebilirsiniz.

Güneş için DC SPD Nasıl Korunur?

Düzenli Kontrol: DC SPD'yi düzenli olarak izlemelisiniz ve gevşek bağlantılar için kontrol etmelisiniz. Eğer herhangi bir gevşek bağlantı bulursanız, onu sıkıca geri bağlayın. Ayrıca kablolarda toz birikimi için kontrol edin.Bazen., toz birikimi telleri bozabilir ve sonuçta zarar verebilir.

Rutin Değiştirme: DC SPD'yi kontrol ederken, tüm bileşenlerin taze ve sağlam olduğundan emin olun. Bununla birlikte, kabloda veya bileşende herhangi bir hasar görürseniz, derhal değiştirin.
