Tip 1 SPD vs. Tip 2

Aşınma Koruyucu Cihazlar Nedir ve Neden Önemlidir?

SPD kavramı: Aşınma Koruyucu Cihaz (SPD), devreleri ve ilgili tesisleri geçici aşırı gerilim ve piklerden kaynaklanan hasarlardan korumak için tasarlanmış bir elektrik cihazıdır.Ekipmanın durma süresini en aza indirmek ve sorunsuz çalışmayı garanti etmek için kesin bir koruma sağlayabilirler.

Genellikle dalgalanma durduricileri veya dalgalanma bastırıcıları olarak adlandırılan dalgalanma koruyucu cihazlar, elektrik tesisatlarını ve ekipmanlarını geçici aşırı gerilimlere karşı korumak için tasarlanmıştır.Bu ani voltaj dalgalanmaları:

- Yıldırım çarpması (doğrudan veya dolaylı olarak)
- Uygulama şebekelerinin devre dışı bırakılması
- Büyük ekipmanların açılması veya kapatılması
- Elektrik kesintileri ve sonrası onarım
- Elektrik kazaları

Uygun bir artış koruması olmadan, bu geçici voltaj olayları hassas elektroniklere zarar verebilir, ekipman ömrünü azaltabilir, veri kaybına neden olabilir ve hatta yangın tehlikesi yaratabilir.Endüstri çalışmalarına göre, elektrik artışları yılda milyarlarca dolarlık ekipman hasarına neden olur, bu da hem konut hem de ticari uygulamalar için önemli bir yatırım yapar.

Elektrikli ekipmanlarınızı ve sistemlerinizi elektrik artışlarından korumak için, Süreç Koruyucu Cihaz (SPD) Tip 1 ve Tip 2 arasındaki farkları anlamak çok önemlidir.Her tip elektrik koruma hiyerarşisinde belirli bir amaca hizmet eder., ve doğru olanı seçmek değerli ekipmanlarınızı korumakla pahalı hasar riski arasında fark anlamına gelebilir.

Birinci tip dalgalanma koruyucusu nedir?

Tip 1 dalgalanma koruyucuları, konut ve ticari binaları, öncelikle yıldırım çarpmalarından kaynaklanan dış, yüksek enerjili voltaj dalgalanmalarından korur.

Tipik olarak kamu hizmeti girişi ve ana dağıtım panelini arasında monte edilir.Binanın elektrik sistemine girmeden önce güç dalgalanmalarını engelleyerek ilk savunma hattı sağlarlar.Bu tür koruyucular büyük dalgalanmaları etkili bir şekilde yöneterek elektrik altyapısına ve bağlı ekipmanlara olası hasarı önleyebilir.

Tip 2 artış koruyucu nedir?

Tip 2 artış koruyucuları, cihazları ve hassas elektronik ekipmanları bir binanın elektrik sisteminde yaygın olarak bulunan iç voltaj artışlarından ve artışlardan korur.

Anahtar panellerde kurulu olan bu tür artış koruyucusu, elektrik yüklerinin değiştirilmesinden veya dış savunma sistemlerini atlatmaktan kaynaklanan artışları ele alır.Bu dalgalanmaların etkilerini hafifleterek ikinci bir savunma hattı sağlar., böylece binadaki elektrikli ekipmanların genel güvenliğini ve ömrünü artırır.

Tip 1, Tip 2 SPD dalgalanma koruyucusu arasındaki farklılıklar

1Dalga şekli:

Farklı SPD'ler, yaygın elektrik bozukluklarının doğasını simüle eden belirli dalga formlarına dayanarak sınıflandırılır ve puanlanır.Dalga şekli, SPD'nin dayanabilmesi için tasarlanmış geçici voltaj veya akım dalgasının özel şeklini ve özelliklerini ifade eder.. Farklı türdeki SPD'ler, farklı dalga biçimi standartlarına göre test edilir ve değerlendirilir.

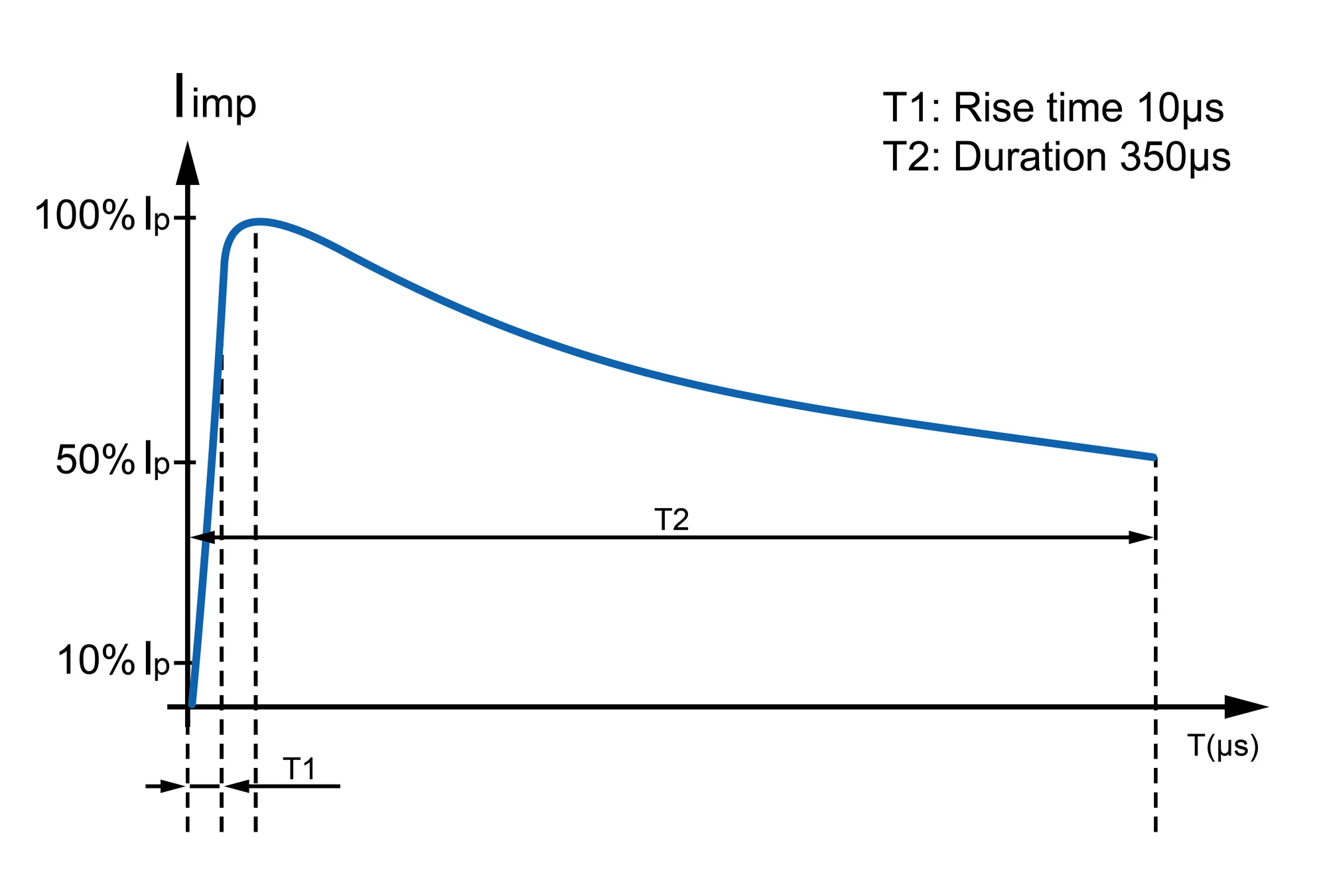

- 10/350 μs Dalga şekli (1 tip SPD): 10 mikrosaniyelik bir yükseliş süresi ve 350 mikrosaniyelik daha uzun bir süreye sahiptir.Doğrudan yıldırım çarpışmasına karşı korunmak için tasarlanmış özel cihazlarUzatılmış yükseliş süresi, bu tür yıldırım olaylarında tipik olan daha yavaş voltaj oluşumunu yansıtır.

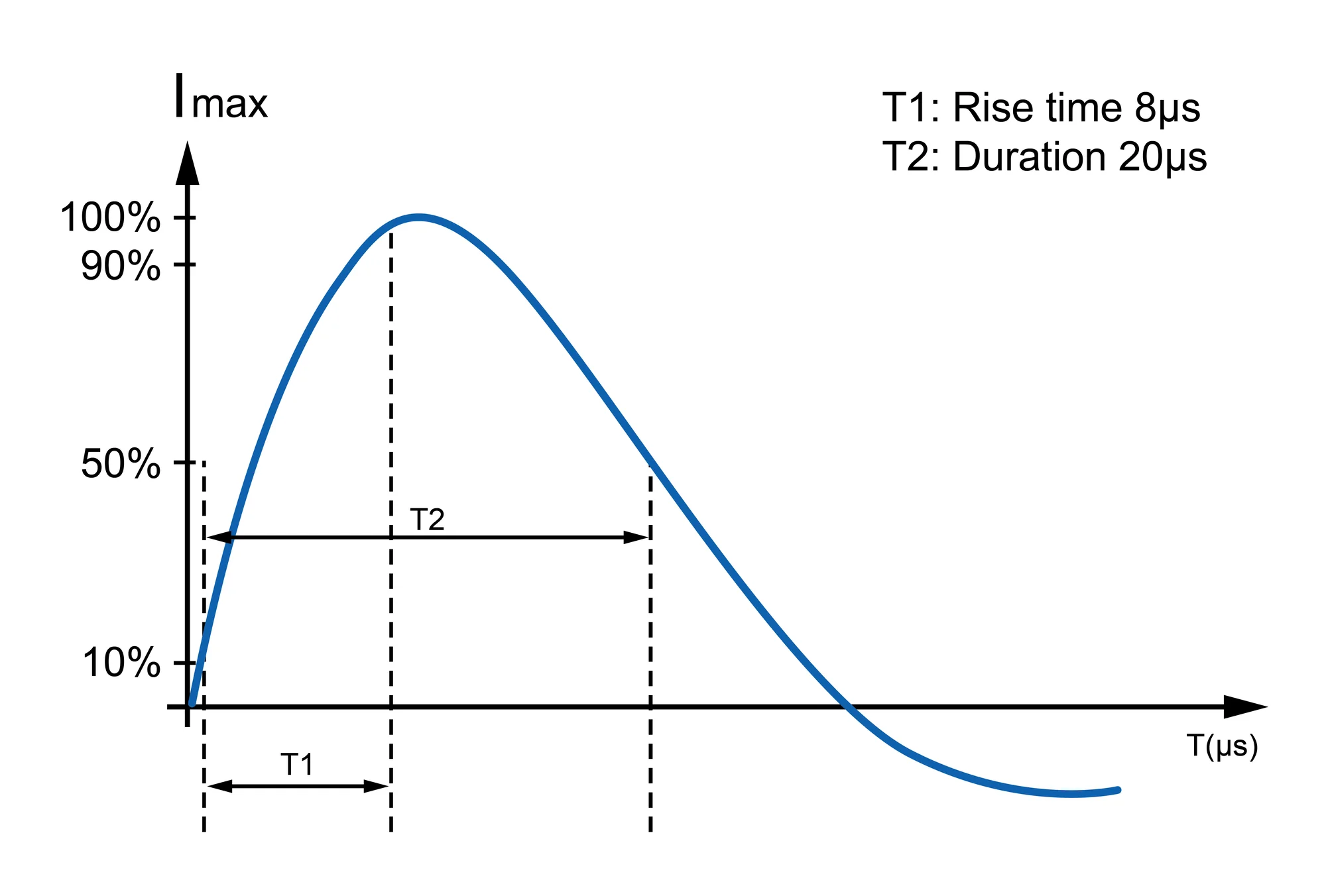

- 8/20 μs Dalga Forması (Tipi 2 SPD'ler): Bu dalga forması 8 mikrosaniyelik hızlı bir yükseliş süresi ve 20 mikrosaniyelik nispeten uzun bir süre gösterir.Tip 2 SPD'lerin yeteneklerini tanımlamak için bir standarttır.Aygıtlar, devre değiştirme işlemleri veya yakınlarda yıldırım çarpması gibi faaliyetlerden kaynaklanabilecek hızlı yükselen, yüksek akım artışlarına karşı korunmak için tasarlanmıştır.Dalga şekli bu olaylarla ilişkili voltajın hızlı artışını etkili bir şekilde kopyalar., 2. tip SPD'lerin tasarım ve performans beklentilerini yönlendirir.

2Enerji Düzeltme Kapasitesi:

İki tür SPD, yerleşimlerine ve koruma seviyesine göre sınıflandırılmış, çeşitli kullanım sonu senaryolarına karşı çalışmak üzere tasarlandıkları için enerji işleme kapasiteleri açısından farklıdır:

- B Sınıfı olarak sınıflandırılan Tip 1 artış koruyucu cihaz (SPD), doğrudan şimşek çarpmalarından veya yoğun yüksek enerji olaylarından kaynaklanan en yüksek artış akımlarını verimli bir şekilde ele alır.Iimp (10/350 μs) 25kA ile 100kA arasında bir enerji işleme kapasitesine sahip.

- C sınıfı olarak sınıflandırılan Tip 2 dalgalanma koruyucu cihaz (SPD), Tip 1'den daha yaygın orta boylu dalgalanmaları ele alır, ancak yine de elektroniklere zarar verecek kadar güçlüdür.In & Imax (8/20 μs) 20kA'dan 110kA'ya kadar enerji işleme kapasitesine sahip.

3Performans:

- Tip 1 cihazları, nadir görülen ama çok yıkıcı olabilecek doğrudan yıldırım çarpmaları da dahil olmak üzere dış dalgalanmalara karşı koruma için tasarlanmıştır.

- Tip 2 cihazları, büyük cihazların açılıp kapandığı bir binanın içindeki dalgalanmalara karşı veya Tip 1 cihazından geçen dış dalgalanmalara karşı korur.

Tip 1 SPD, Tip 2'den daha mı iyi?

Tip 1 SPD genellikle doğrudan yıldırım çarpmalarıyla bağlantılı yüksek enerjili dalgalanmaları yönetmek için tasarlanmıştır.Enerji işleme kapasitesi açısından, tip 2 SPD'lerin gücünü aşarlarken, tip 1 SPD'ler daha büyük dalgalanma akımlarına maruz kalırlar.Tip 2 artış engelleyicilerinin işlevselliğini gerektiren kalıntı akım kalıyor..

Consider a large concert venue where the main entrance is equipped with sufficient security checks (functions as a type 1 SPD) to prevent any major threats or unauthorized items from entering the venueAynı zamanda, konser salonunun içinde, konserin sorunsuz geçmesini sağlamak için daha küçük sorunları ele almak için ek güvenlik personeli ve kontroller (tip 2 SPD'ye benzer) vardır.

Tip 1 ve tip 2 SPD'leri arasında seçim, kurulum yeri ve ele alması gereken beklenen enerji akımları gibi faktörlere bağlıdır.Not edilmesi gereken şey, ne 1. tip, ne de 2. tip SPD'lerin doğal olarak üstün olmalarıdır.; etkinlikleri özel uygulama gereksinimlerine bağlıdır.

Tip 1 ve tip 2 pozisyonları SPD'leri korumak için tasarlanmıştır.

Tip 1 SPD'ler stratejik olarak ana elektrik paneline monte edilecek şekilde tasarlanmıştır ve temel işlevleri dışardan kaynaklanan yüksek enerji dalgalanmalarını ele almaktır.

Elektrik kurulumunun başlangıcındaki birincil dağıtım paneline monte edilecek.Tip 1 artış koruma aygıtı, yoğun bir şimşek yoğunluğuna sahip bir bölgede özellikle yararlıdır.: şimşekle donatılmış binalar).

Tip 1 artış koruyucu cihazı (SPD) çeşitli uygulamalarda yaygın olarak bulunabilir, özellikle ana elektrik panelinde.

Öte yandan, 2. tip SPD'ler, elektrik sistemindeki alt panel veya dal devre düzeyinde ve servis ekipmanının aşırı akım aygıtının yük tarafında konumlandırılır.Şube panelinde bulunan SPD'ler dahilYerelleştirilmiş dalgalanmalara ve hala hassas ekipmanlara tehdit oluşturabilecek orta ve yüksek enerjili geçişlere karşı koruma sağlamak için tasarlanmışlardır.

Tip 2 SPD'ler, kullanım noktasına daha yakın olmaları sayesinde, elektrik ağına dalgalanmaların ilerlemesini etkili bir şekilde önleyen ikincil bir savunma katmanı sunar.

Sağlam Saldırganlık Koruma Cihazını Nasıl Seçilir?

Uygun bir dalgalanma koruması seçimi, birkaç faktörü dikkate almayı gerektirir:

1Risk Değerlendirmesi

- Yıldırımlara maruz kalma: Yıldırımlara maruz kalan bölgelerde, Tip 1 korumasına öncelik verilmelidir.
- Ekipmanın Değeri: Daha yüksek değerli ekipman daha kapsamlı korumayı haklı çıkarır
- Kritik Operasyonlar: Misyon kritik sistemler çok katmanlı koruma gerektirir
- Duraklama Maliyetleri: Aşırı hasardan kaynaklanan potansiyel duraklama maliyetini düşünün

2Teknik Dikkatler

- Sistem Voltajı: SPD'yi elektrik sisteminin voltajına eşleştirin
- Kısa devre akım değerlendirmesi: SPD'nin mevcut hata akımı ile başa çıkabilmesini sağlamak
- Aşınma Akım Kapasitesi: Daha yüksek derecelendirme daha iyi koruma ve daha uzun ömür sağlar
- Voltaj Koruma Derecesi (VPR): Daha düşük hassas ekipman için daha iyidir
- Koruma Modları: L-N, L-G, N-G, L-L (daha tam koruma tüm modları kapsar)

3Uygulama Stratejisi

- Tip 1 SPD en şiddetli dalgalanmaları ele almak için hizmet girişinde
- Şube devrelerini korumak için dağıtım panellerinde tip 2 SPD'ler

Hem 1. tip hem de 2. tip SPD almalı mıyım?

Hem 1. tip hem de 2. tip SPD kullanma kararı çeşitli faktörlere bağlıdır.Bütçe planları, ve yerel elektrik kurallarına ve yönetmeliklere uyma.

Yıldırım riski yüksek veya kritik ve hassas ekipmanların kullanıldığı durumlarda, her iki tür SPD'nin de monte edilmesi genellikle önerilir.

Tip 1 dalgalanma engelleyici cihazları, özellikle bina çatısında bir şimşek çubuğu olduğunda, doğrudan gelen kırıcın altına monte edilmelidir.

Endüstriyel ve ticari alanlar için, bu yoğun popülerlik alanlarında yıldırım koruması daha acil hale geldiğinden, her iki dalgalanma durdurma cihazının da yerleştirilmesi zorunludur.Korunma eksikliği sadece ekipman ve tesis hasarına neden olmakla kalmaz, aynı zamanda insanların güvenliğini tehlikeye atmaya da neden olabilir..

Consulting with a qualified electrician or electrical engineer is necessary to assessing the specific needs of the electrical system and determining the most effective combination of SPDs for sustained protection.

En İyi Kurulum Uygulamaları

Etkili bir artış koruması için uygun kurulum çok önemlidir:

1. Kurulumdan önce önemli notlar

- Devre kesicilerinin veya bağlantı kesicilerinin güçlerinin kesildiğinden emin ol.

- Kurulum ve kablolama prosedürleri hem ulusal hem de yerel elektrik standartlarına uygun olmalıdır.

- Sistemin kurulum ve bakımından yetkili lisanslı teknisyenler veya elektrikçiler sorumlu olmalıdır.

- En iyi performans için iletkenlerin uzunlukları mümkün olduğunca kısa ve düz olmalıdır.

- Fazla kablo yuvarlamaktan kaçının.

- En iyi performans için 90 derece bükülmekten ve kabloları yuvarlatmaktan kaçının.

- Tüm kabloları doğru uzunluğa kes.

- SPD kurulumundaki iletkenler tercihen 0,5 metreyi geçmemelidir ve hiçbir durumda 1 metreyi geçmemelidir.

2Tip 1 SPD Kurulumları

- Hizmet girişine mümkün olduğunca yakın yerleştirin.
- Kısa, düz iletkenler kullanın (mümkünse 12 inçten az)
- Uygun kablo boyutu kullanın (genellikle 6 AWG veya daha büyük)
- Uygun bir topraklama bağlantısı sağlayın.
- Üreticinin tork özelliklerine uyun

3Tip 2 SPD Kurulumları

- Ana kırıcının yük tarafına yerleştirin
- Korunan ekipmana veya panele yakın konum
- Impedans azaltmak için kurşun uzunluğunu en aza indir
- Üreticinin özelliklerine göre özel kırıcı kullanın
- Periyodik denetim için erişilebilir bir yere monte edin

Bakım ve Değiştirme Düşünceleri

Aşırı koruma cihazları sonsuza kadar sürmez ve periyodik bakım gerektirir:

- Düzenli denetim: gösterge lambalarını (mümkünse) aylık olarak kontrol edin
- Yaşam süresi: Çoğu SPD'nin ömrü sınırlıdır ve her artış olayıyla birlikte bozulur
- Değiştirme tetikleyicileri: Büyük dalgalanma olaylarından sonra, göstergelerin ömrün sonunu gösterdiğinde veya üreticinin önerdiği zaman çizelgesine göre değiştirin
- Belgelendirme: Kurulum tarihlerinin ve herhangi bir artış olayının kayıtlarını tutun
- Deneme: Kritik tesisatlar için nitelikli elektrikçiler tarafından periyodik denemeler yapmayı düşünün.

Düzenleyici Standartlar ve Uygunluk

Aşınma koruyucu cihazları seçerken, ilgili standartlara uygun ürünleri arayın:

- UL 1449 4. Baskı: Kuzey Amerika'daki artış koruma cihazları için birincil standart
- IEEE C62.41: Aşınma ortamlarını ve test prosedürlerini tanımlar
- NFPA 70 (Ulusal Elektrik Kodu): SPD montajı için gereksinimleri içerir
- IEC 61643: Düşük voltajlı dalgalanma koruma cihazları için uluslararası standart

Bu standartlara uymak, cihazların iddia ettikleri korumayı sağlamak için test edildiğini ve doğrulandığını garanti eder.

Saldırı Koruması Hakkında Yaygın Yanlış Anlayışlar

Bilgili kararlar vermenize yardımcı olmak için, bazı yaygın yanlış anlamaları ele alalım:

Yanlış anlama: Tek bir dalgalanma koruyucu tüm binayı korumak için yeterlidir.
Gerçek: Çoklu tiplerle koordineli bir yaklaşım en kapsamlı korumayı sağlar.

- Yanlış anlama: Tüm dalgalanma koruyucuları eşit koruma sağlar.
Gerçek: Koruma seviyeleri, 1., 2. ve 3. tipler arasında ve hatta her tip içindeki modeller arasında önemli ölçüde değişir.

- Yanlış algı: artış koruyucuları sonsuza kadar dayanır.
Gerçek: Her dalgalanma ile bozulurlar ve düzenli olarak değiştirilmeleri gerekir.

- Yanlış algı: Aşırı güç koruyucuları tüm güç sorunlarına karşı korur.
Gerçek: Geçici bir artışa karşı korur, fakat sürekli aşırı veya düşük gerilimlere karşı değil.

Sonuçlar

Özetle, Tip 1 ve Tip 2 dalgalanma koruyucuları arasındaki ana farklılıklar, konumları ve mücadele etmek için tasarlandıkları dalgalanmaların doğasıdır.Bu farklılıkları anlamak, elektrik tesisatlarının ve hassas ekipmanların ömrünü ve güvenilirliğini sağlamak için doğru artış koruma stratejisini seçmemize yardımcı olabilir..

Tip 1 dalgalanma engelleyici, yıldırım gibi güçlü dış dalgalanmalara karşı temel savunma olarak hizmet ederken,Tip 2 SPD'leri, elektrik tesisatınızda oluşan daha sık iç geçici aşırı gerilimlere karşı temel koruma sağlar.Genellikle, en sağlam ve güvenilir koruma, katmanlı bir konfigürasyonda her iki tip SPD'yi kullanan koordineli bir yaklaşımla elde edilir.Bu hizmet transformatörün ikincil kullanım noktasına kadar kapsamlı dalgalanma koruma sağlar.
