| Place of Origin: | China |
| Marka adı: | BRITEC |
| Sertifika: | TUV/CB/CE/ROHS/ISO9001 |
| Model Number: | BR-25GR 2P |
| Minimum Order Quantity: | 1PCS |
|---|---|
| Ambalaj bilgileri: | Karton |
| Delivery Time: | 15 days after receipt of deposit |
| Payment Terms: | TT |
| Supply Ability: | 1000000 per month |
| Montaj Tipi: | DIN rayı 35 mm | Koruma seviyesi: | Tip 1 |
|---|---|---|---|
| Nem Oranı: | %95 | Ürün yapısı: | Fiş |
| Rating Voltajı: | 275V,320V,385V,440V | Tepki Süresi: | ≤100ns |
| Ürün Adı: | Tip 1 Aşırı Gerilim Koruma Cihazı | Kutup sayısı: | 1P,1P+N ,2P,3P,3P+N, 4P Opsiyonel |
| Vurgulamak: | 275V Tip 1 Aşırı Gerilim Koruma Cihazı,2P IEC SPD yıldırım koruyucusu,BR-25GR SPD yıldırım koruyucusu |
||
| Spesifikasyon | BR-25GR 150 2P | BR-25GR 275 2P | BR-25GR 320 2P | |
| EN61643-11 uyarınca SPD sınıflandırması | Tip 1 + Tip 2 | Tip 1 + Tip 2 | Tip 1 + Tip 2 | |
| IEC61643-11 uyarınca SPD sınıflandırması | I sınıf + II sınıf | I sınıf + II sınıf | I sınıf + II sınıf | |
| Nominel çalışma voltajı | Bir | 120V ((50/60Hz) | 230V ((50/60Hz) | 230V ((50/60Hz) |
| Maks. sürekli AC çalışma voltajı | - Hayır. | 150V ((50/60Hz) | 275V ((50/60Hz) | 320V ((50/60Hz) |
| Yıldırım dürtüsü akımı (10/350μs) | İmp | 25kA | 25kA | 25kA |
| Adli boşaltma akımı (8/20μs) | İçeride | 25kA | 25kA | 25kA |
| Maks. boşaltma akımı (8/20μs) | Imax | 100kA | 100kA | 100kA |
| Elektrik şarjı miktarı | Q | 12.5A | 12.5A | 12.5A |
| Özel enerji | W/R | 156kJ/Ω | 156kJ/Ω | 156kJ/Ω |
| Voltaj koruma seviyesi | Yukarı. | ≤1.8kV | ≤1.8kV | ≤1.8kV |
| Kısa devreye uygun AC dereceli akım | Iccr | 25kA rms | 25kA rms | 25kA rms |
| Max. yedek sigorta | 315A gG | 315A gG | 315A gG | |
| Geçici aşırı gerilim | TOV | 440V/120 dakikalık direnç | ||
| Yanıt süresi | - Evet. | ≤100ns | ≤100ns | ≤100ns |
| Çalışma sıcaklık aralığı | Sen | -40°C-80°C | -40°C-80°C | -40°C-80°C |
| Kesim alanı (Min.) | 4mm2 | 4mm2 | 4mm2 | |
| Kesim alanı (Max.) | 35mm2 | 35mm2 | 35mm2 | |
| Üzerine montaj için | 35mm Din rayı | |||
| Kaplama malzemesi | Termoplastik UL94-V0 | |||
| Koruma derecesi | IP20 | IP20 | IP20 | |
| Sipariş kodu | B7124 | B7137 | B7150 | |
| Sipariş kodu (uzaktan sinyalizasyon ile) | B7125 | B7138 | B7151 | |
Özellikleri:
Dayanıklı, birden fazla darbeye dayanır.
Koruma sınıfı: Tip 1 + 2, Sınıf I + Sınıf II.
BR-25GR 2P TN sistemi için uygundur.
Maksimum sürekli çalışma voltajı Uc 150VAC/ 275VAC/ 320VAC.

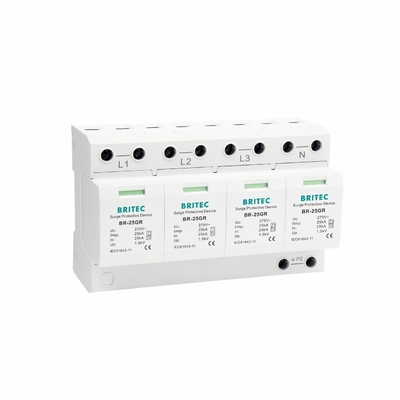

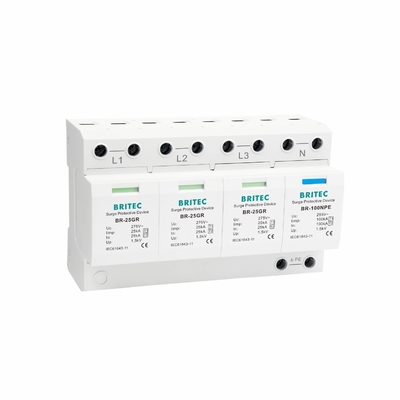

Kombinasyon: 4P, 3P, 2P, 1P, 1P+NPE, 3P+NPE.
Uygulama:
Sınıf 1 için uygundur.
Ürün, fotovoltaik elektrik santrallerinde, şarj istasyonlarında, konut binalarında, mobil iletişim üs istasyonlarında, telekomünikasyon odalarında yaygın olarak kullanılmaktadır.Endüstriyel fabrikalar ve madenler ve diğer toplam güç kaynağı sistemleri, çeşitli dağıtım istasyonları, dağıtım odaları, dağıtım dolapları, AC ve DC dağıtım paneli, kutu transformatörü ve diğer önemli ve yıldırım saldırısına karşı savunmasız ekipman.
Mobil iletişim üs istasyonlarında, mikrodalga iletişim bürolarında / istasyonlarında, telekomünikasyon odalarında, endüstriyel madencilik, sivil havacılık, finansal menkul kıymetler vb.
Çeşitli güç dağıtım istasyonları, güç dağıtım odaları, güç dağıtım dolapları, anahtar kutuları vb.
Elektrik ağlarındaki dalgalanmalara karşı.
| Parametreler | Ayrıntılar |
|---|---|
| Ürün Adı | Tip 1 Aşınma Koruma Aygıtı |
| Koruma seviyesi | Tip 1 |
| Polonyalıların sayısı | 1P, 1P+N, 2P, 3P, 3P+N, 4P Seçenek |
| Rating Voltajı | 275V, 320V, 385V, 440V |
| Nem oranı | % 95 |
| Yanıt Zamanı | ≤100ns |
| Ağırlık | 0.5kg |
| Ürün Yapısı | Bağlantı |
| Koruma sınıfı | IP20 |
| Çalışma sıcaklığı | -40°C - 80°C |

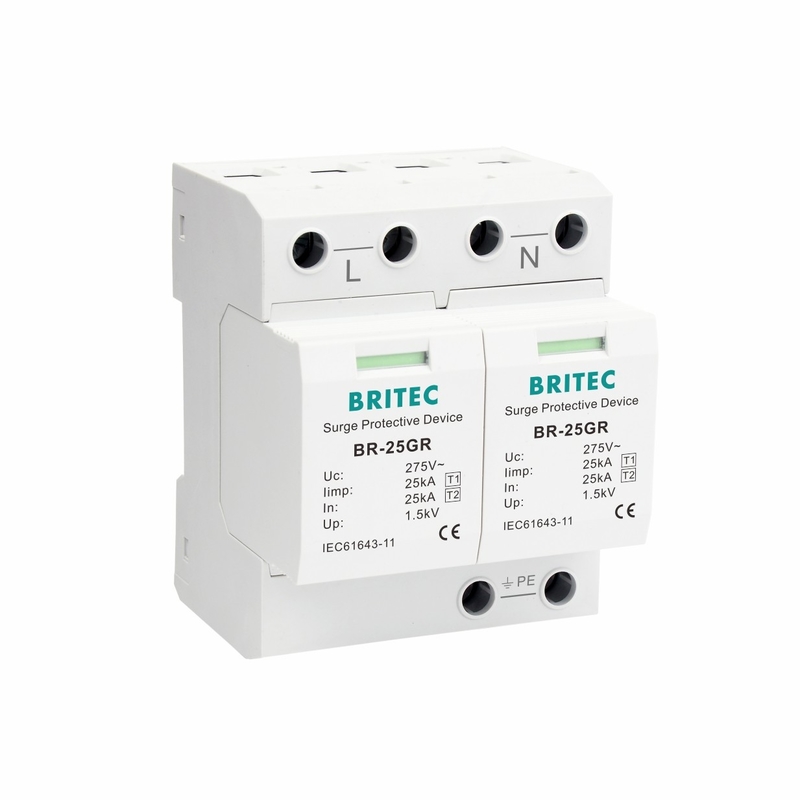

BRITEC BR-25GR 2P 25ka Aşınma Koruma Aygıtı
Bu BRITEC BR-25GR 2P 25ka Devam Koruma Cihazı, yıldırım çarpmalarından ve diğer dalgalanma olaylarından üstün koruma sağlar.UL 1449 ve IEC61643-1'ün en sıkı gereksinimlerini karşılamak için tasarlanmıştır.. 25ka artış koruyucusu olan 1. tip SPD'dir ve ≤100ns yanıt süresi vardır. TUV / CB / CE / ROHS / ISO9001 ile sertifikalıdır ve -40 °C-80 °C çalışma sıcaklık aralığına sahiptir.Nem oranı% 95 ve koruma sınıfı IP20. Ağırlık 0.5kg. En az sipariş miktarı 1PCS ve ambalaj karton. Teslimat süresi, depozitonun alınmasından sonra 15 gündür ve ödeme şartları TT'dir. Tedarik yeteneği ayda 1000000'dir.
Tip 1 Aşınma Koruma Cihazı için teknik destek ve hizmet sunuyoruz.
Ayrıca Tip 1 Aşırı Koruma Cihazı için teknik eğitim ve müşteri hizmetleri desteği sağlıyoruz.
