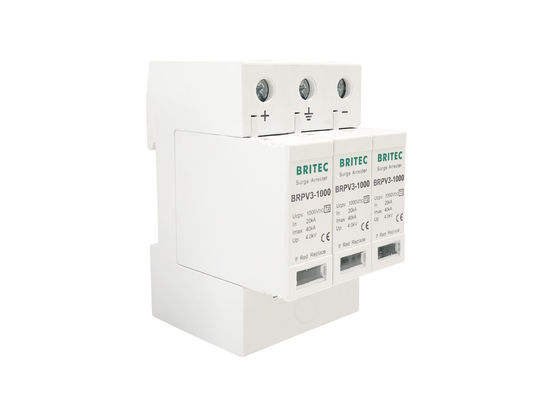

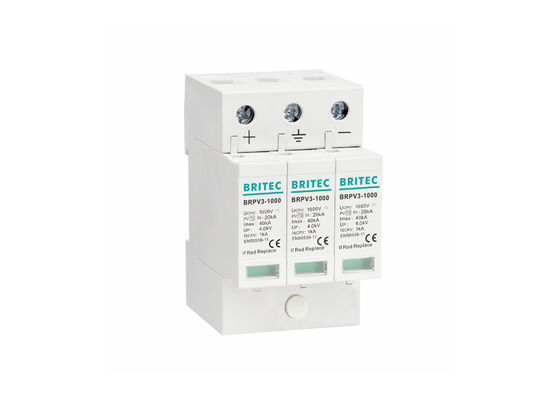

1000V Sınıf II Güç DC Paratoner SPD Tip 2 Solar PV Aşırı Gerilim Koruması
1000V Sınıf II Güç DC Paratoner SPD Açıklama:
• BRPV serisi PV Dalgalanma Koruyucu Cihaz 40KA DC 1000V SPD, yeni enerji rüzgar enerjisi üretim sistemine uygundur, çalışma voltajı 600V, 1000V ve 1500V'yi kapsar.
• BRPV3-1000 tip 2 solar PV parafudr/SPD, DC ile çalışan ekipmanı, inverterler, birleştirici kutular ve şarj kontrolörleri gibi fotovoltaik güç kaynağı ağlarındaki yıldırım aşırı gerilimlerine karşı korumak için tasarlanmıştır.
• Koruma akışı büyüktür, kalan basınç çok düşüktür ve tepki süresi hızlıdır.
• Yüksek enerjili metal oksit varistörleri/MOV kullanır
• Fotovoltaik DC aşırı gerilim koruyucu, ilgili standartlara göre güneş fotovoltaik sistemi için tasarlanmış bir yıldırımdan korunma ürünüdür.
• Güç durumu göstergesi ile aşırı gerilim koruyucunun çalışma durumunu gösterir.
• Dolaylı aydınlatma akımına, doğrudan aydınlatma akımına veya diğer ani aşırı gerilimlere karşı koruma sağlamak için DC devresindeki ana güç sistemine kurulur.
• Yüksek yıldırım deşarj kabiliyetine sahiptir ve her modülün maksimum deşarj akımı 40KA'ya ulaşır.
1000V Sınıf II Güç DC Paratoner SPD Ürün Detayları:
| |
BRPV3 1000 |
| EN61643-11'e göre SPD sınıflandırması |
Tip 2 |
| EN50539-11'e göre SPD sınıflandırması |
Sınıf II |
| Maks.sürekli çalışma dc voltajı Ucpv |
1000V |
| Nominal deşarj akımı (8/20us) In |
20kA |
| Maks.deşarj akımı (8/20us) Imax |
40kA |
| Gerilim koruma seviyesi [(DC+/DC-)→PE] Yukarı |
≤4.0kV |
| Tepki Süresi tA |
≤25ns |
| Çalışma sıcaklığı aralığı Tu |
-40℃-80℃ |
| Çalışma durumu / arıza göstergesi |
yeşil kırmızı |
| Kesit alanı (Min.) |
4mm2 |
| Kesit alanı (Maks.) |
35 mm2 |
| Üzerine monte etmek için |
35 mm Din rayı |
| Muhafaza malzemesi |
Termal plastik UL94-V0 |
| Koruma derecesi |
IP20 |
| Sipariş Kodu |
B8010 |
| Sipariş kodu(Uzaktan sinyal ile) |
B8012 |
Teknoloji özelliği:
1000V Sınıf II Güç DC Paratoner SPD Özellikleri:
• Modül tasarımı, kolay kurulum, kolay elektrik ile çalışmayı sürdürür.
• Fotovoltaik sistem için tip 2 aşırı gerilim koruyucu
• Yıldırım koruyucu, çok seviyeli koruma devresini kullanır, marka bileşenlerini seçer ve gelişmiş üretim teknolojisini kullanır.
• Imax - 40kA/kutup (8/20 dalga formu)
• Ucpv - 1000V DC
• -4.0kV'a kadar
• Dahili aşırı akım ve aşırı ısı, sıcaklık kontrolü açık devre teknolojisi
• Yüksek enerji dalgalanma önleyici bileşenler MOV
• Bağımsız istihbarat mülkiyet hakkı ve yüksek performanslı hassasiyet direnç plakalarını benimseyin
• Arıza durumu göstergesi, yeşil/kırmızı
• Küçük kaçak akım, hızlı tepki süresi, kalan düşük voltaj.
• DIN rayına montaj, tak-çıkar modül, kolay değiştirme
• Uzaktan bağlantı ile uzaktan kumandayı gerçekleştirebilir.
1000V Sınıf II Güç DC Paratoner SPD Kullanım Dikkat:
1. Yıldırım koruyucunun topraklama kablosunu yıldırımdan korunma sisteminin topraklama kablosuna bağlayın.
2. Aşırı gerilim koruyucu, 35 MM standart kılavuz ray ile kurulur
3. Deşarj akımı yolunu belirleyin
4. Paratoner, yıldırımdan korunma sisteminin topraklama kablosuna güvenilir bir şekilde bağlanmalı ve bağlantı hattı kısa, kalın ve düz olmalıdır.
Ürünün çalışma prensibi:
Güneş fotovoltaik sisteminde, endüktif veya kapasitif kuplaj voltajına yıldırım çarpması ve yukarı akış güç kaynağı sisteminin anahtarlama işlemi neden olur.Bu nedenle, dalgalanma fotovoltaik modüllere ve invertörlere zarar verebilir ve bu da fotovoltaik sistemin çalışması için ciddi sonuçlara neden olur.Fotovoltaik paratoner bu amaç için özel olarak geliştirilmiştir.DC güç kaynağının yıldırımdan korunma modülü, bir kez yüksek voltaj ve korunan ekipmanın yalıtımını tehlikeye attığında, paratoner hemen harekete geçer ve yüksek voltaj darbe akımı toprağa yönlendirilir, böylece voltajın genliğini sınırlar ve ekipmanın yalıtımının korunması.Aşırı gerilim gittiğinde, güç ekipmanını korumak için arestör hızlı bir şekilde orijinal durumuna geri yüklenir.
Hizmetlerimiz:
• Elektrik ürünleri parafudr 17 yıllık küresel lider meslek üretimi.
• Tüm ürünler sevkıyattan önce iyi bir şekilde paketlenecektir.
• Standart ambalaj ve ayrıca ambalaj konusunda kendi gereksinimlerinizi bize bildirebilirsiniz.
• Daha hızlı teslimat.
• Sevkiyattan Önce Tek Tek Test Edilmiştir.
Paketleme ve Nakliye:
Şirket Bilgisi:
Wenzhou Britec Elektrik A.Ş., LTD.Çinli bir profesyonel SPD üretim şirketi.Firmamız 2003 yılında kurulmuş olup, Çin'in profesyonel işletmelerinin düşük voltajlı parafudr üretimidir.Aşırı gerilim koruma cihazı talebiniz olduğu sürece, dünyanın her yerinden arkadaşlara hoş geldiniz, lütfen bizimle iletişime geçin!
sertifika:
SSS:
A: bir ajan veya fabrika mısınız?
S: Biz bir fabrikayız.
A: fabrikanız için ihracat limanı nedir?
S: Ningbo/Şanghay, Çin.
A: ana pazarınız nedir?
S: Batı Avrupa, Doğu Avrupa, Kuzey Avrupa, Güney Avrupa, Orta Avrupa, Doğu Asya, Güney Amerika, Orta Doğu vb.
A: MOQ nedir?
S: Normalde 200 adet.
A: neden bizi seçmelisiniz?
S: Üretim ve profesyonel kalite kontrol sistemi konusunda zengin deneyime sahibiz.
A: kaliteyi nasıl kontrol edeceğime izin verir misin?
S: QC ekibimiz ve kalite kontrol sistemimiz var, paketlemeden önce malları dikkatlice inceleyeceğiz.Sizi tatmin etmek için elimizden geleni yapacağız.
A: ödeme koşulları nedir?
S: 30% mevduat, sevkiyat öncesi bakiye.
A: seri üretim kurşun zamanı nedir?
S: Genellikle müşterinin depozitosunu aldıktan sonra 20 gün.
A: ne sertifikalarınız var?
S: TÜV, CE, CB vb.
