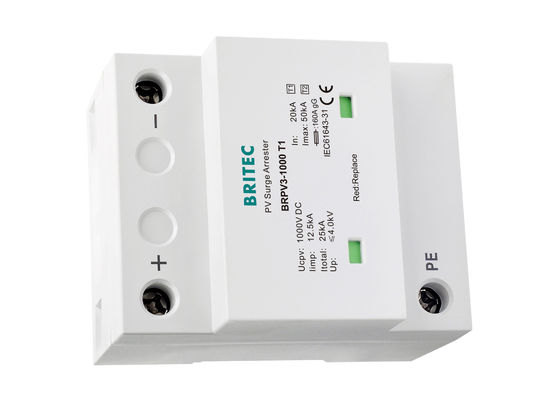

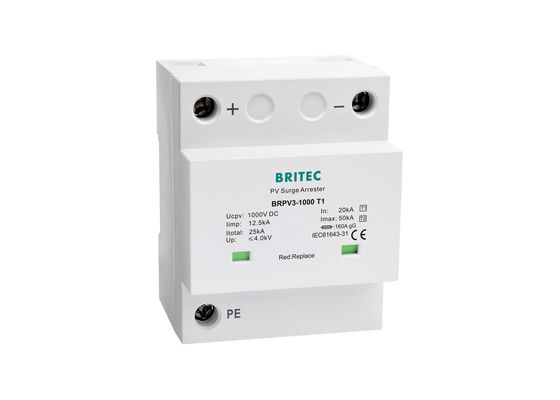

Fotovoltaik sistemler için I. sınıf II. sınıf SPD 12.5kA (10/350us)
Sınıf I, Sınıf II SPD PV Fırtına Engelleyici Özelliği:
• Kategori: Sınıf I + Sınıf II / Tip 1 + Tip 2.
• Kullanım yeri: Fotovoltaik sistemler - PV modülü tarafı.
• Koruma modları: (+) → PE, (-) → PE, (+) → (-).
• Koruyucu elemanlar: Yüksek enerjili MOV ve GDT.
• Yıldırım dürtüsü akımı ((10/350us): 12.5kA.
• Sızıntı akımı: Sızıntı akımı yok.
• EN61643-31 ve IEC 61643-31 ile uyumludur.
• Devre, her biri sıcaklık koruması ile korunan iki kaskad varistor seviyesinden oluşur.
• BRPV3-1000T1 dalgalanma koruyucuları, fotovoltaik güç tedarik ağlarında şimşek dalgalanma voltajlarına karşı korunmak için tasarlanmıştır.
Sınıf I Sınıf II SPD FV Fırtına Engelleyici Ürün Ayrıntıları:
| |
BRPV3-1000T1 |
| EN61643-31 uyarınca SPD sınıflandırması |
Tip 1 + Tip 2 |
| IEC61643-31 uyarınca SPD sınıflandırması |
Sınıf I + Sınıf II |
| Maks. sürekli çalışan DC voltajı Ucpv |
1000V |
| Yıldırım dürtüsü akımı (10/350us) Iimp |
12.5kA |
| Adli boşaltma akımı (8/20us) |
20kA |
| Maks. boşaltma akımı (8/20us) Imax |
50kA |
| Voltaj koruma seviyesi [(DC+/DC-) → PE] Yukarı |
≤4.0kV |
| Yanıt süresi - Evet. |
≤25ns |
| Çalışma sıcaklık aralığı Tu |
-40°C-80°C |
| Çalışma durumu / hata göstergesi |
yeşil / kırmızı |
| Kesim alanı (Min.) |
4 mm2 |
| Kesim alanı (Max.) |
35 mm2 |
| Üzerine montaj için |
35mm Din rayı |
| Kaplama malzemesi |
Termal plastik UL94-V0 |
| Koruma derecesi |
IP20 |
| Sipariş kodu |
B8002 |
| Sipariş kodu ((Uzak sinyalle) |
B8004 |
Boyut:
Sınıf I Sınıf II SPD FV Fırtına Engelli Uygulama:
• Fotovoltaik sistemlerin doğrudan ve dolaylı yıldırım salınımlarından korunması için artış koruma cihazı.
• Dış yıldırım koruması olan binalardaki fotovoltaik sistemler için.
• 1000 V'ye kadar jeneratör voltajı ile fotovoltaik uygulamalar için kullanılabilir.
• Tip 1 ve tip 2 kombine şimşek akımı ve dalgalanma kapıcıları ve ayrıca sadece tip 2 dalgalanma kapıcı koruyucu cihazları olarak mevcuttur.
Sınıf I Sınıf II SPD PV Fırtına Tutma Avantajı:
• Uzayı tasarruf eden kurulum için kompakt tasarım.
• Uygulama ekranı ile.
• Hızlı uygulama için standartlara uygun.
• Durumu doğrudan cihazda kontrol etmek için görsel ekran.
• Uzaktan durum sinyali için fişlenebilir sinyal bağlantısı.
Hizmetlerimiz:
• 17 yıl elektrikli ürünler dalgalanma kapalı üreticisi dünya liderliğindeki meslek.
• Tüm ürünler gönderilmeden önce iyice paketlenir.
• Standart ambalaj, ayrıca ambalajla ilgili kendi gereksinimlerinizi de bize söyleyebilirsiniz.
• Daha hızlı teslimat.
• Gönderimden önce bireysel olarak test edilmiştir.
Neden elektrikli dalgalanma kapıcısına ihtiyacın var?
• PV sistemleri, yüksek oranda maruz kalan yerlerde yer aldığı için hava koşullarına dayanmalıdır.
• PV dalgalanma durdurucusu, tüm çalışma ömrü boyunca sorunsuz çalışma sağlamak için geçici aşırı gerilimden mümkün olan en iyi korumayı sağlar.PV elektrik santrallerinin korunması/evi ve fabrikalar için PV teknolojileri/ağ dışı PV teknolojisi.
Sınıf I Sınıf II SPD FV Fırtına Engelleyici Kurulum talimatı:
Bu üniteler korunmak ve ortak mod korumasını sağlamak için DC ağlarına paralel olarak monte edilmelidir.Bu koruyucular, tesise doğrudan yıldırım çarpması mümkün olduğunda önerilmektedir..
Hakkımızda:
Britec Electric, düşük voltajlı dalgalanma durdurma cihazlarının tasarımı, üretimi ve pazarlanması konusunda uzmanlaşmıştır.Bir dizi artış koruma ürünlerinin tasarımını ve testini hızla tamamladık., tüm müşterilerimiz ve endüstri profesyonelleri tarafından serbest bırakıldıktan hemen sonra çok beğenildi.
Sertifika:
Sıkça sorulan sorular:
S1: Şirketiniz bir fabrika mı yoksa ticaret şirketi mi?
A: Biz üreticiyiz, şirketimiz 17 yıllık profesyonel deneyime sahip yıldırım yakalayıcısını tasarlamak ve üretmek konusunda uzmanlaşmıştır.
S2: Ürünlerinizle ilgili mini sipariş nedir?
A: MOQ'umuz 100 adet.
S3: Örnekleri ücretsiz mi sağlıyorsunuz?
A: Örnekleri sağlayabiliriz, ama ücretsizdir.
S4: Şirketinizdeki ödemeler nedir?
A: Genellikle, biz 30% T / T önceden kabul ve nakliye önce denge, veya herhangi bir diğer requirments varsa, sizinle tartışmak isteriz.
S5: Fabrikanız nerede?
A: Fabrikamız Zhejiang eyaleti Yueqing'de yer almaktadır.
