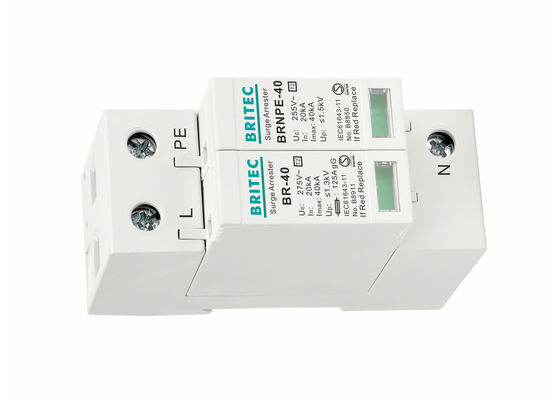

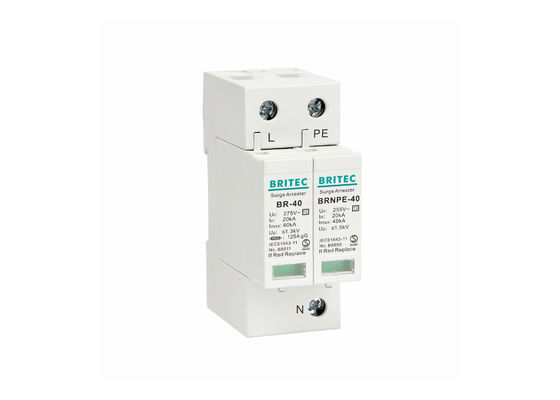

IEC 61643-11 SPD AC 40kA Tip 2 Parafudr 1P+NPE Yıldırımdan Korunma DIN Ray Montajı
IEC 61643-11 SPD AC 40kA 1P + NPE Yıldırımdan Korunma Özelliği:
• Sınıf II, Tip 2, 40kA
• 40kA maksimum dalgalanma akımı
• Parafudrlar BR-40 1+1NPE, IEC 61643-11'e göre tip 2 gereksinim sınıfını karşılar
• Muhafaza 35 mm elektrik kılavuzuna sabitlenmiştir
• Pencere rengi, çalışma durumunu gösterir, normal yeşil, kırmızı, ürünün arızasını gösterir
• Uzaktan alarm kontrolü için uzak iletişim terminalleri ile isteğe bağlı
IEC 61643-11 SPD AC 40kA 1P + NPE Yıldırımdan Korunma Ürün Detayları:
| |
BR150 40 1P+NPE |
BR275 40 1P+NPE |
BR320 40 1P+NPE |
BR385 40 1P+NPE |
BR440 40 1P+NPE |
|
EN61643-11'e göre SPD sınıflandırması
|
Tip 2 |
Tip 2 |
Tip 2 |
Tip 2 |
Tip 2 |
|
IEC61643-11'e göre SPD sınıflandırması
|
Sınıf II |
Sınıf II |
Sınıf II |
Sınıf II |
Sınıf II |
|
Maks.sürekli çalışma ac gerilimi Uc
|
150V |
275V |
320V |
385V |
440V |
|
Maks.sürekli çalışma ac gerilimi[N -PE] Uc
|
255V |
255V |
255V |
255V |
255V |
|
Nominal deşarj akımı (8/20us) In
|
20kA |
20kA |
20kA |
20kA |
20kA |
|
Maks.deşarj akımı (8/20μs) Imax
|
40kA |
40kA |
40kA |
40kA |
40kA |
|
Gerilim koruma seviyesi Yukarı
|
≤0.8kV |
≤1.3kV |
≤1.5kV |
≤1.8kV |
≤2.0kV |
|
Gerilim koruma seviyesi 5kA Yukarı
|
≤0.6kV |
≤1kV |
≤1.2kV |
≤1.4kV |
≤1.6kV |
|
Gerilim koruma seviyesi [N-PE] Yukarı
|
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
≤1.5kV |
|
Mevcut söndürme kabiliyetini takip edin[ N-PE]acIfi
|
100Kol |
100Kol |
100Kol |
100Kol |
100Kol |
| Maks.yedek sigorta |
125A gG |
125A gG |
125A gG |
125A gG |
125A gG |
| Tepki süresi tA |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
≤25ns |
| Tepki süresi [N-PE] tA |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
≤100ns |
| Çalışma sıcaklığı aralığı Tu |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
-40℃-80℃ |
|
Çalışma durumu / arıza göstergesi
|
yeşil kırmızı |
yeşil kırmızı |
yeşil kırmızı |
yeşil kırmızı |
yeşil kırmızı |
| Kesit alanı (Min.) |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
4mm2 |
| Kesit alanı (Maks.) |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
35 mm2 |
| Üzerine monte etmek için |
35 mm Din rayı |
| Muhafaza malzemesi |
Termal plastik UL94-V0 |
| Koruma derecesi |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| Sipariş Kodu |
B8251 |
B8253 |
B8255 |
B8257 |
B8370 |
| Sipariş Kodu (Uzaktan sinyalleme ile) |
B8252 |
B8254 |
B8256 |
B8258 |
B8371 |
Boyut:
IEC 61643-11 SPD AC 40kA 1P + NPE Yıldırımdan Korunma Uygulaması:
• Dolaylı yıldırım çarpması ve anahtarlama işlemlerinden kaynaklanan geçici gerilime karşı tüketici ekipmanının korunması için.
• Evsel, ticari ve hafif endüstriyel tesislerde kullanım.
• Genellikle ev elektrik dağıtım panolarına, telekom makine merkezine, bilgisayar ekipman merkezine, asansör kontrol merkezine, hastanenin ameliyathanesine ve yoğun bakım ünitesine, bilgi ekipmanına, elektronik ekipmana ve kontrol ekipmanının önüne veya kontrol ekipmanının en yakın soket kutusunun önüne kurulur.
IEC 61643-11 SPD AC 40kA 1P + NPE Yıldırımdan Korunma Avantajı:
• Yüksek akım kapasitesi, hızlı yanıt
• Düşük artık gerilim, kaçak akım yok
• Din ray montajı ile kolay kurulum
• Durum göstergeleri koruma seviyesini görsel olarak doğrular
• Parafudr modüllerinin basit, profesyonel montajı.
Hizmetlerimiz:
• elektrik ürünleri parafudr 17 yıl küresel lider meslek üretimi
• Tüm ürünler sevkıyattan önce iyi bir şekilde paketlenecektir.
• Standart ambalaj ve ayrıca ambalaj konusunda bize kendi gereksinimlerinizi de söyleyebilirsiniz.
• Daha hızlı teslimat
• Sevkiyattan Önce Tek Tek Test Edildi
Şirket tanıtımı:
Wenzhou Britec Electric Co., Ltd., 2003 yılında kurulmuş olup, uzun yıllara dayanan deneyime sahip profesyonel bir aşırı gerilim koruyucu cihazlar (SPD) üretimidir. Kaliteli ürünler, rekabetçi fiyat, hızlı teslimat ve mükemmel hizmet sunuyoruz ve daha da fazla işbirliğini dört gözle bekliyoruz. karşılıklı yarara dayalı denizaşırı ticaret ile.
Nakliye:
Sertifika:
Kurulum:
• Genellikle dağıtım gişesine kurulur, sırasıyla güç fazı hattı (L), nötr (N), ilgili aşırı gerilim koruyucular güvenli ve güvenilir sağlamak için erişim terminallerine ve aşırı gerilim koruyucu toprak terminali ve toprak ile elektrik bağlantısına takılır.
• Aşırı gerilim koruyucular, sigorta attığında, zamanında bakım veya modül değişimi yapıldığında koruma penceresinin ön açık alanının bozulmasını gösteren kırmızıya dönmesi gibi işleri düzenli olarak kontrol etmelidir.
• Montaj tamamlandıktan sonra koruma ünitesinin fişinin takılı olduğunu kontrol ediniz, otomatik devre kesici (sigorta) şalterini kapatınız, çalışma durumunun normal olduğunu kontrol ediniz.
